使用SOLIDWORKS創建工程圖-上

2017-01-01 by:CAE仿真在線來源:互聯網

SOLIDWORKS® 可以幫助您輕松地通過設計周期。借助完全集成的工程圖,您的團隊可以直接從3D 模型創建工程圖,以確保準確性并保持關聯。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析圖片1

您在 SOLIDWORKS 中創建工程圖的方法與在其他 2D 繪圖和工程圖系統中創建工程圖的辦法是相同的。然而,創建 3D 模型并從模型生成工程圖有許多優勢。

例如:

? 設計模型比繪制線條更快。

? SOLIDWORKS 從模型創建工程圖,因此這個過程效率更高。

? 您可在 3D 中審閱模型,在生成工程圖之前糾正幾何體和設計問題,這樣工程圖就會避免設計錯誤。

? 您可將來自模型草圖和特征的尺寸和注解自動插入到工程圖中,這樣您不必在工程圖中手工創建尺寸。

? 模型的參數和幾何關系在工程圖中被保留,這樣工程圖可反映模型的設計意圖。

? 模型或工程圖中的更改反映在其相關文檔中,這樣更改起來更容易,工程圖更準確。

創建工程圖

在 SOLIDWORKS 中繪圖

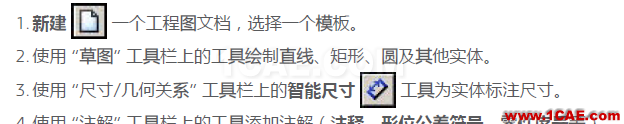

要在 SOLIDWORKS 中繪制工程圖而不創建模型:

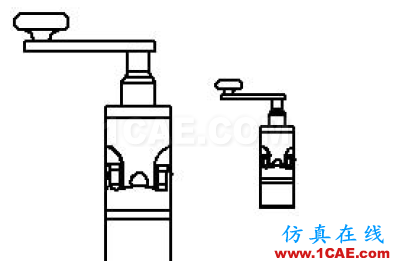

使用SOLIDWORKS創建工程圖-上solidworks simulation分析案例圖片2

注意:其他方法請參閱下一節內容。參閱 “繪圖” 部分查看繪制工程圖草圖的更多詳細信息。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析案例圖片3

從模型創建工程圖

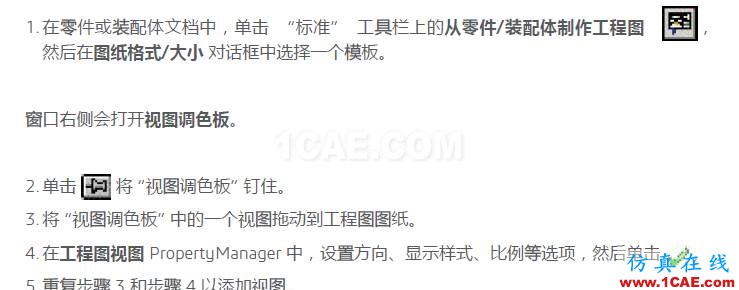

要從零件和裝配體文檔生成工程圖:

使用SOLIDWORKS創建工程圖-上solidworks simulation分析案例圖片4

注意:您在一個給定的工程圖文檔中可以有任何模型的任何工程圖視圖。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析案例圖片5

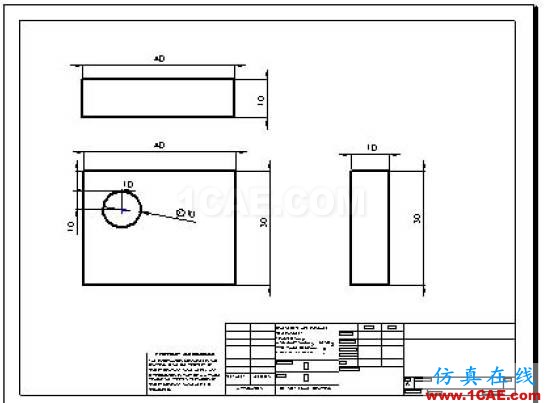

插入了多視圖和尺寸的模型零件工程圖

繪圖

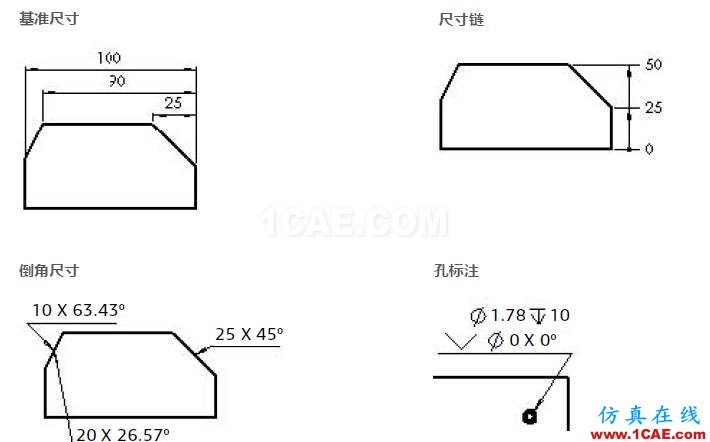

您可使用 “創建工程圖” 中所描述的 “草圖” 工具、 “尺寸” 工具及 “注解” 在 SOLIDWORKS 工程圖文檔中以 2D 繪圖。要考慮的概念包括:

草圖實體在 SOLIDWORKS 工程圖文檔中,您可隨時添加草圖實體,如直線、圓、矩形等。您可以使用圖層、線型工具或線條樣式選項創建您自己的線條樣式。工程圖視圖您可以添加草圖實體和注解到工程圖圖紙或工程圖視圖。工程圖視圖允許您通過一次操作移動并按比例縮放視圖中的所有項目。您可以插入空白視圖到工程圖圖紙以包含所繪制的實體。

標準所繪制的元素遵循工具、選項、文檔屬性、繪圖標準中指定的標準。諸如尺寸箭頭、公差、注解顯示等等之類的項目是根據標準而創建的,但您也可手工編輯項目(如選擇一個不同的箭頭樣式)。圖紙格式SOLIDWORKS 工程圖模板包含工程圖圖紙格式。您可以編輯并保存格式,您也可以使用無格式模板創建您自己的格式,或者從您的2D CAD 系統導入一個圖塊(例如標題欄)。

網格線要顯示網格,請右鍵單擊并選擇顯示網格。在工具、選項、文檔屬性、網格線/捕捉中指定網格間距和捕捉控制。尺寸SOLIDWORKS 中的尺寸控制幾何體。

草圖實體或模型元素必須與其尺寸相符合,您不能以某一大小繪制一個實體而顯示另一個不同大小的尺寸,然而,您可以在工程圖圖紙或工程圖視圖中按比例縮放實體。

幾何關系幾何關系(如水平、同心、相切)也能控制幾何體。一些幾何關系是在您繪制草圖時推理出的,您可以添加、顯示和刪除幾何關系。要防止自動添加幾何關系,請?jiān)谀L制草圖時按 Ctrl 鍵,或者清除工具、選項、系統選項、草圖、幾何關系/捕捉中的自動添加幾何關系。

注解大多數注解可在草圖實體中應用,也可在從 3D 模型派生的工程圖中應用,孔標注和自動零件序號除外。單一零件序號和成組零件序號顯示為問號,您可以用自定義文字將其替換。您可以將您使用 DimXpert 創建的零件尺寸和公差導入至工程圖。

標準

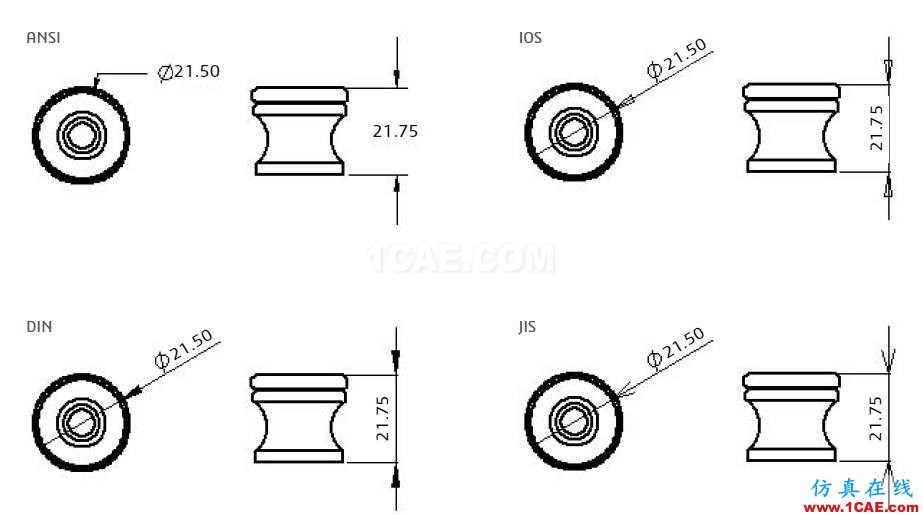

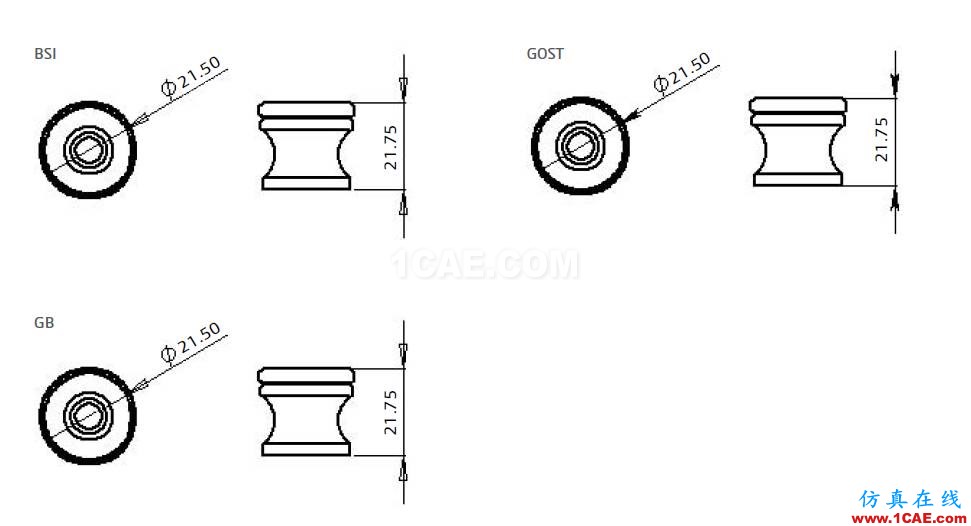

您可以在 SOLIDWORKS 中設定樣式來格式化尺寸,但沒有必要這樣做來使尺寸和其他注解遵循工程圖標準。在SOLIDWORKS 中,您可在工具、選項、文檔屬性、繪圖標準中為當前文檔設定標準,標準可以是 ANSI、ISO、DIN、JIS、BSI、GOST 或 GB。您也可以在工程圖文檔模板中設定標準。

使用SOLIDWORKS創建工程圖-上solidworks simulation應用技術圖片6

使用SOLIDWORKS創建工程圖-上solidworks simulation應用技術圖片7

縮放比例

在 SOLIDWORKS 中,工程圖視圖可以相對于模型為任何比例(如 2:1、1:2)

工程圖圖紙

您可以在 “圖紙屬性” 對話框中為每個工程圖圖紙?jiān)O(shè)置單獨的比例。在任何工程圖視圖外部用右鍵單擊工程圖圖紙,然后選擇“屬性”。工程圖圖紙的比例出現在 SOLIDWORKS 窗口底端的狀態行中。

工程圖視圖

當您在圖形區域中選擇視圖時,工程圖視圖的比例在PropertyManager中設定。工程圖視圖使用工程圖圖紙的比例,除非:

? 您在創建視圖時或以后任何時候指定另一比例。

- 或者 -

? 軟件需要以某一比例將視圖套合在圖紙上。

使用SOLIDWORKS創建工程圖-上solidworks simulation應用技術圖片8

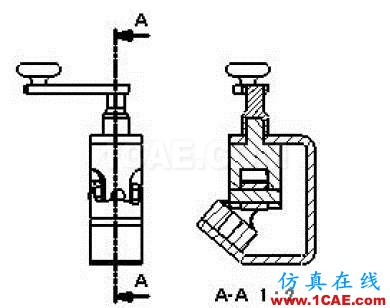

當您創建一個子視圖時(剖視圖、局部視圖等),子視圖的比例可與父視圖相同、與工程圖圖紙相同或自定義比例。此剖視圖與其父視圖比例相同。

使用SOLIDWORKS創建工程圖-上solidworks simulation學習資料圖片9

多個工程圖

在 SOLIDWORKS 中,您可在一個工程圖文檔中有多個工程圖圖紙,這就象在一個相同的文件中有一組工程圖。圖紙可包含任何零件或裝配體的工程圖視圖。您可通過在SOLIDWORKS 窗口的底部選擇一個命名標簽在圖紙之間切換。您也可使用快捷鍵菜單添加和刪除圖紙。

使用SOLIDWORKS創建工程圖-上solidworks simulation學習資料圖片10

標題欄

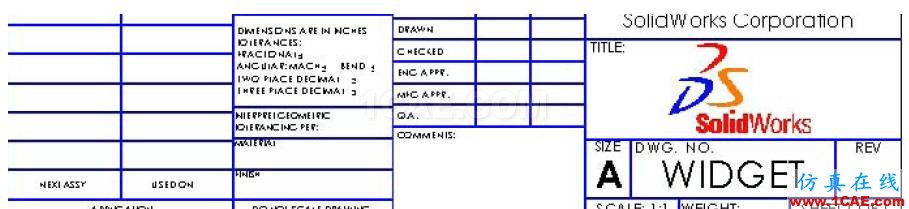

當您在 SOLIDWORKS 中打開一個新的工程圖時,您選擇一個帶特定紙張大小和工程圖圖紙格式的模板,格式可以為標準、自定義、或無格式(只指定大小)。當您定義一個標題欄時,您可以指定可編輯的模板字段,還可指定您可單擊的熱點區域,以輸入標題欄數據。標準格式包含標題欄。SOLIDWORKS 允許您編輯圖紙格式(您也可以保存圖紙格式,以備將來工程圖使用),您可以添加、移動、格式化及刪除線條和文字。您可將注釋數據連接到文檔屬性,如文件名稱、日期、圖紙編號等等,或者連接到您定義的自定義屬性。

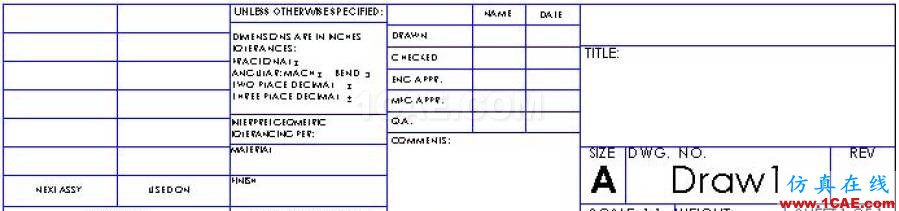

默認橫向圖紙格式中的標題欄包含以下線條和文字:

使用SOLIDWORKS創建工程圖-上solidworks simulation學習資料圖片11

在此編輯圖紙格式范例中,添加了帶公司名稱的注釋,帶工程圖名稱的注釋被編輯,線條被加粗,并添加了圖形。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析圖片12

工程圖視圖為容器,一般來說,其內容是模型的視圖。當您在工程圖中繪制草圖或插入注解或圖塊時,實體屬于激活的工程圖視圖或工程圖圖紙。在SOLIDWORKS 中,您可以創建如下的工程圖視圖:

? 標準視圖,如標準三視圖、各種命名模型視圖(如等軸測)和自動從模型創建的相對視圖。

? 從另一視圖(如為局部視圖繪制輪廓)以一個或二個步驟創建的派生視圖(投影視圖、輔助視圖、剖視圖、局部視圖、斷裂視圖、斷開的剖視圖、交替位置視圖)。

? 通過菜單項插入、工程圖視圖、空白插入的空白視圖(用于草圖實體、注釋等等)。模型中的任何更改自動反映在工程圖視圖中。

對齊視圖

SOLIDWORKS 中視圖間的對齊是自動,可調整的,例如,標準三視圖豎直或水平自動對齊,而剖視圖、投影視圖、及輔助視圖以適當?shù)姆较驅R。您可在正確的對齊之內拖動視圖,您還可打斷對齊并在工程圖圖紙的任何地方拖動視圖,您可旋轉視圖并隱藏或顯示視圖。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析圖片13

標準三視圖自動對齊。默認的,上視圖受水平約束,右視圖被豎直約束。

使用SOLIDWORKS創建工程圖-上solidworks simulation分析圖片14

剖視圖以剖切的方向自動對齊。局部視圖不對齊。

工程圖中的尺寸

通常,您在設計零件時指定尺寸,然后將尺寸從模型插入到工程圖。在一個文檔中更改尺寸將在任何相關聯文檔中更改尺寸。

注意:您可以在 SOLIDWORKS 安裝期間設置一個選項,防止工程圖中的尺寸更改對零件或裝配體模型造成影響。在SOLIDWORKS 中,默認情況下,尺寸格式化遵循在工具、選項、文檔屬性、繪圖標準中為文檔所設定的標準。您可以為工具選項、文檔屬性、尺寸下所列每種類型的尺寸更改文檔或模板默認值。SOLIDWORKS 使用樣式來保存特定格式。參考尺寸不可修改,它不會改變模型幾何體。然而,當模型改變時,參考尺寸會自動更新。模型尺寸通過使用尺寸名稱,參數化連接到模型,當被更改時(在工程圖或模型文檔中),將修改模型。

當您在零件和裝配體文檔中插入尺寸時,為工程圖標注這些尺寸,除非您另有指定。當您使用模型項目插入模型尺寸時,這些尺寸將自動插入到新工程圖視圖;或者使用自動標注尺寸時,僅插入為工程圖標注的尺寸。當您插入注解視圖到工程圖時,零件或裝配體中的所有注解將插入到工程圖。
