Solidworks中繪制波紋軟管

2017-02-02  by:CAE仿真在線  來源:互聯網

各位朋友們,在工業設計中大家是不是經常碰到波紋軟件件的模型創建工作,下面介紹一種波紋管的創建方式:

1. 在前視基準面上新建草圖,繪制一條樣條曲線,曲率不必太大;

2. 新建一張草圖,以剛才的樣條曲線起點為起點,畫一條直線,與樣條曲線垂直約束,長度不限;

3. 打開曲面工具條,使用曲面掃描功能,以直線為掃描輪廓,樣條曲線為掃描路徑,選項中選擇沿路徑旋轉,輸入圈數,得到曲面掃描特征;

4. 新建3D草圖,轉換引用曲面掃描特征的邊線,得到一條3D草圖,將曲面掃描特征隱藏;

5. 在樣條曲線起點處新建一個基準面,讓其垂直于樣條曲線;

6. 在新建的基準面上繪制一個圓,圓心位于3D草圖起點;

7. 再次使用曲面掃描功能,以圓為掃描輪廓,樣條曲線為掃描路徑,3D草圖為引導線;

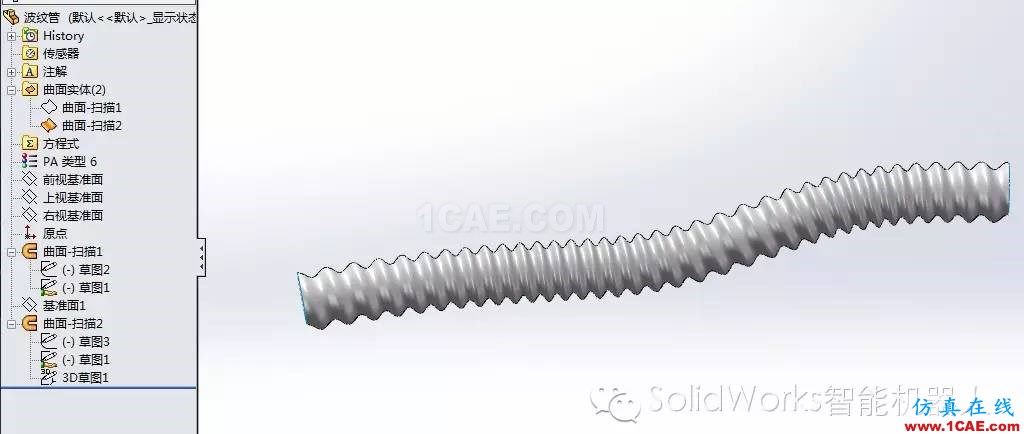

8. 調整相關參數,使繪制的實體勻稱美觀。
