自由形特征用于修改曲面或實體的面。每次只能修改一個面,該面可以有任意條邊線。設計人員可以通過生成控制曲線和控制點,然后推拉控制點來修改面,對變形進行直接的交互式控制。可以使用三重軸約束推拉方向。

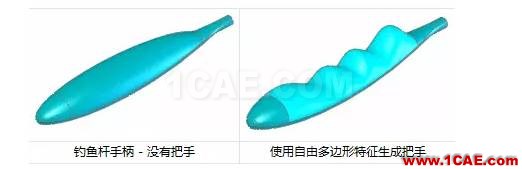

與變形特征相比,自由形可提供更多的方向控制。自由形可以滿足生成曲線設計的消費產品設計師的要求。例如下面設計:

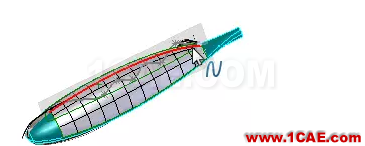

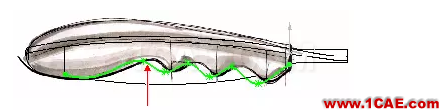

如果要生成一個自由形特征,需要先對以自由形為基礎生成參考草圖曲線或草圖圖片可能很有用。圖像顯示從草圖圖片生成的參考草圖曲線。

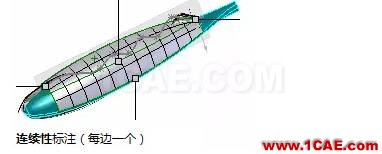

選擇要修改的面。單擊以設定連續性標注,以在修改之前控制修改面與原始面之間的關系(沿所選邊界)。
添加控制曲線。

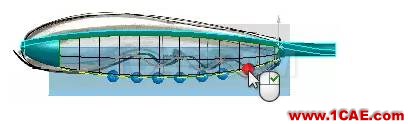

添加控制點到控制曲線。使用網格線幫助匹配這些點。
加入透明度、斑馬條紋等來調整顯示。這不會影響模型本身的任何元素。

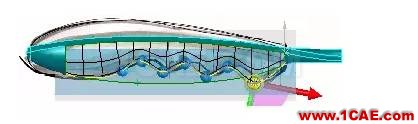

選擇一條控制曲線,并使用三重軸拖動控制點來修改面。

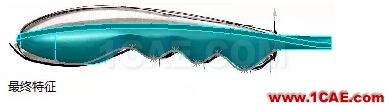

最終完成建模。
掌握了這些技巧,做產品造型就簡單了,一起視頻學習吧!
