SOLIDWORKS如何快速完成配合 | 操作視頻

2017-03-15  by:CAE仿真在線  來源:互聯網

在SOLIDWORKS中,配合是指在裝配體零部件之間生成幾何關系。添加配合的目的,是定義零部件線性或旋轉運動所允許的方向。

之前有很多工程師問,我如何做配合才能做到最佳配合?我個人覺得,只要有可能,我們選一個或兩個零部件固定,作為基體,將其它零部件配合到這個基體上。如有可能,在子裝配體中而不是在頂級裝配體中創建配合,以減少頂級裝配體的重建時間。

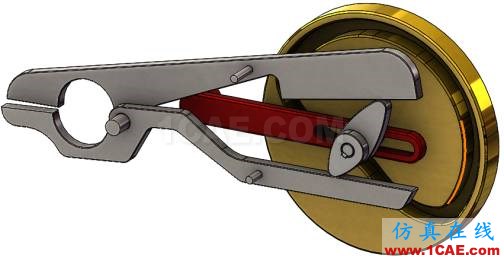

SOLIDWORKS配合屬性中分為標準配合、高級配合、機械配合三大類。除了常用的標準配合外,可以添加高級配合中的對稱、寬度、輪廓中心,或者是機械配合中的凸輪配合或槽口配合等。

添加配合的方法也有很多種,可以先打開配合工具按鈕,再根據類型或條件選擇需要配合的邊線面。我們也可以在繪圖區域,直接選擇需要配合的邊線面,再根據感應器判斷出的配合類型,選擇需要的配合關系確定即可。

另外一種方法稱為智能裝配(SmartMates),SmartMates 功能可以不使用配合 PropertyManager 來創建常用的配合,只需要按 Alt 并將一個零部件拖到另一個上即可,從而節省更多時間。

通過點擊下面的實例視頻,來了解如何快速添加這種條件式配合:
