SolidWorks曲線(一)
分割線
將實體(草圖、實體、曲面、面、基準面、或曲面樣條曲線)投影到 曲面或平面。并將所選的面分割為多個分離的面,從而允許您選取每一個面。
命令:插入——曲線——分割線
幾個選項的介紹:
投影:將草圖投影到曲面上,并將所選的面分割。

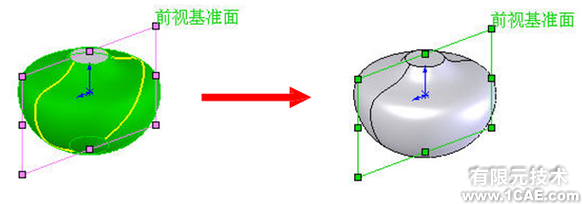

輪廓:在一個圓柱形零件上生成一條分割線。并將所選的面分割。(曲面外形的 分模常用的方法)

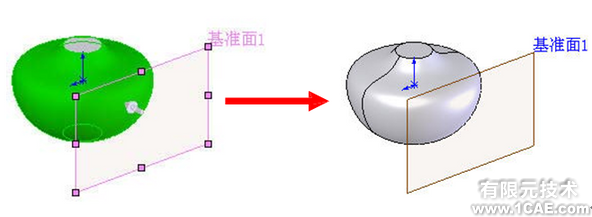

交叉:以交叉實體、曲面、面、基準面、或曲面樣條曲線分割面。(簡單的說是所選面與其他曲面或者平面的交線來分割所選面)
其他選項含義:
分割所有:分割穿越曲面上的所有可能區域。
自然:分割遵循曲面的形狀。
線性:分割遵循線性方向。
投影曲線
從草圖投影到模型面或曲面上,或從相交的基準面上繪制的線條。
幾個選項的介紹:
草圖到面:在基準面中繪制的草圖曲線投影到試題的某一個面上, 從而生成一條 3D 曲線。
草圖到草圖:在相交的兩個基準面上 分別繪制草圖,兩個草圖各自沿垂直方 向投影在空間中相交生成一條 3D 曲 線。(比如做拉伸彈簧的常有這一步驟 來做掃描路徑)

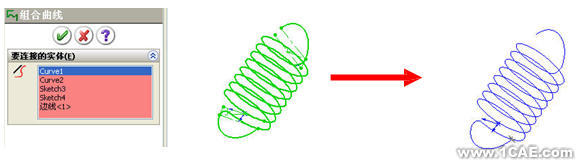

組合曲線:通過將曲線、草圖幾何和模型邊線組合為一條單一曲線來生成組合曲線。使用該曲線作為生成放樣或掃描的引導曲線。
注意:生成組合曲線的個段線(曲線、草圖幾何、模型邊線)必須互相連接
通過 XYZ 點的曲線
通過 X、Y 和 Z 座標列中的單元格里點座標生成的樣 條曲線。(操作不做詳細介紹)

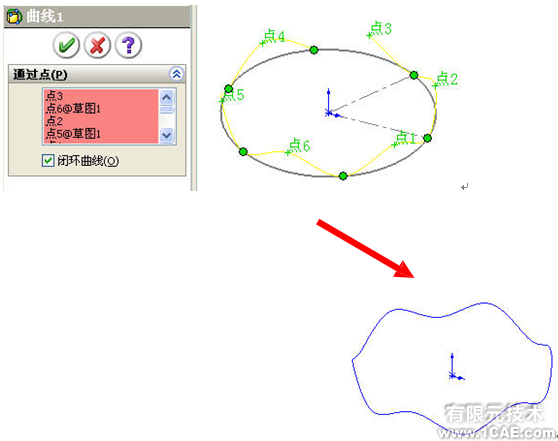

通過參考點的樣條曲線
利用定義的點或已存在的端點作為曲線型值點而生 成的樣條曲線。
