SolidWorks曲面實例——噴嘴

       曲面是一種厚度為零的幾何體。若想 生成曲面,您使用與生成實體(如拉伸、 旋轉、及掃描)相同的許多工具。曲面還 使用其它功能或特征,如剪裁、解除剪裁、 延伸、以及縫合。
       曲面比實體要具有優勢。它們比實體 更靈活,因為您可等到設計的最終步驟然 后再定義曲面之間的邊界。
       曲面的最終目的還是實體,所以最后 都需要形成實體,常用的方法有加厚,縫 合(嘗試形成實體)。
       下面用一噴嘴實例來說明。這里運用 到了:放樣、掃描、縫合、填充、平面、 旋轉、剪裁、延伸、抽殼、陣列。

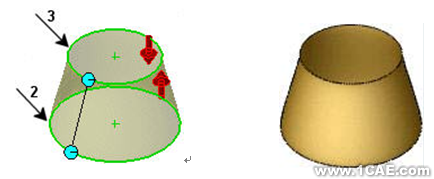

1.  放樣:繪制草圖,放樣,兩端約束條件為垂直于輪廓,權值設成 0.5

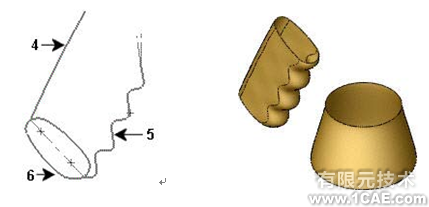

2.  掃描:繪制一截面 6,一路徑 4 和一引導線 5。

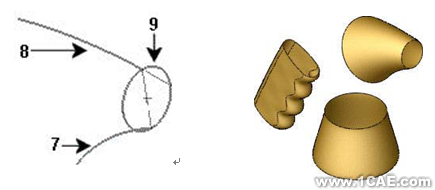

3.  掃描:繪制一截面 9,一路徑 8 和一引導線 7。

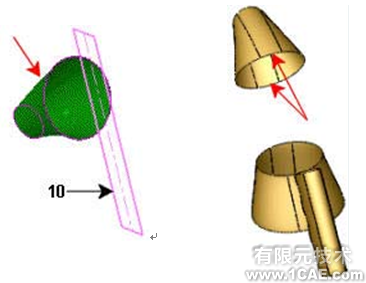

4.  分割:繪制分割草圖并分割曲面。

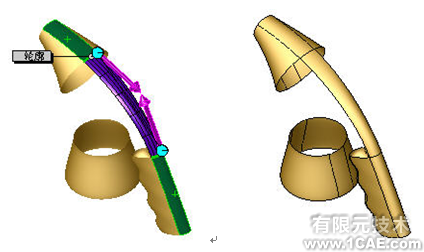

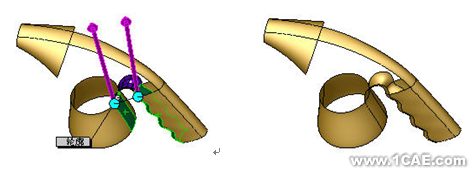

5.  放樣:選擇曲面邊界作為輪廓,并放樣,邊界條件選擇相切。

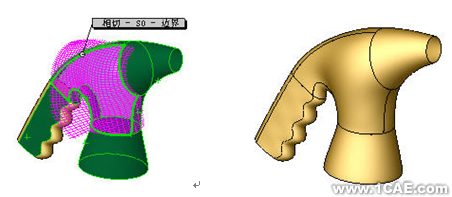

6.  放樣:選擇曲面邊界作為輪廓,并放樣,邊界條件選擇相切,權值分別設置 成 3 和 7。

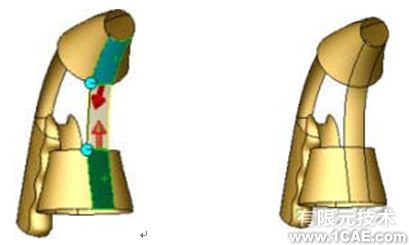

7.  放樣:選擇曲面邊界作為輪廓,并放樣,邊界條件選擇相切。

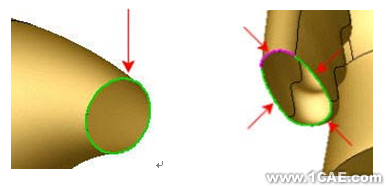

8.  填充:先縫合,然后選擇曲面的封閉邊界并填充。還有一邊也是一樣的操作。

9.  平面區域:選擇曲面的封閉邊界,然后選擇平面區域。(兩處)

10.  旋轉:繪制草圖并旋轉曲面。

11.  裁減:選擇兩曲面,然后裁減。(選擇互相裁減)

12.  平面區域:選擇曲面的封閉邊界,然后選擇平面區域。

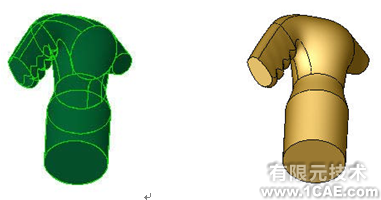

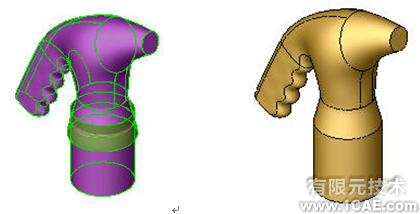

13.縫合:選種所有的曲面并縫合。(選擇嘗試形成實體)

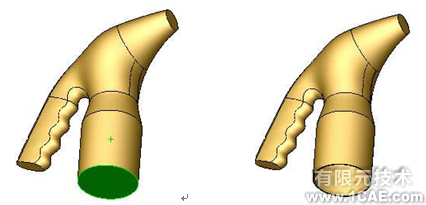

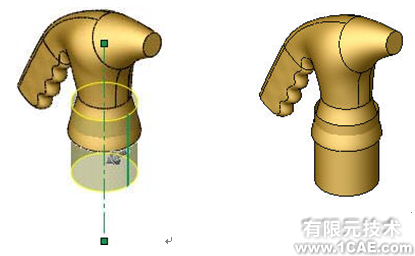

14.  抽殼:對底面進行抽殼,厚度為 1。

15.切除并陣列,形成最后實體
