SolidWorks鈑金基本術語

在SolidWorks鈑金設計中常用的基本術語有如下幾種:折彎系數、折彎扣除、K-因子等。

另外在SolidWorks中除直接指定和由K-因子來確定折彎系數之外,還可以利用折彎系數表來確定。

在折彎系數表中可以指定鈑金零件的折彎系數或折彎扣除數值等,折彎系數表還包括折彎半徑、折彎角度以及零件厚度的數值。

1 折彎系數

零件要生成折彎時,可以指定一個折彎系數給一個鈑金折彎,但指定的折彎系數必須介于折彎內側邊線的長度與外側邊線的長度之間。

折彎系數可以有鈑金原材料的總展開長度減去非折彎長度來計算,如圖1所示。

用來決定使用折彎系數值時,總平展長度的計算公式如下:

Lt = A + B + BA

式中:

BA————折彎系數

Lt ————總展開長度

A、B———非折彎系數

SolidWorks鈑金基本術語solidworks simulation應用技術圖片圖片1

圖1 折彎系數示意圖

2 折彎扣除

當在生成折彎時,用戶可以通過輸入數值來給任何一個鈑金折彎指定一個明確的折彎扣除。折彎扣除由虛擬非折彎長度減去鈑金原材料的總展開長度來計算,如圖2所示。

SolidWorks鈑金基本術語solidworks simulation應用技術圖片圖片2

圖2 折彎扣除示意圖

用來決定使用折彎扣除值時,總平展長度的計算公式如下:

Lt = A + B - BD

式中:

BD————折彎扣除

A、B———虛擬非折彎長度

Lt ————總展開長度

3 K-因子

K-因子表示鈑金中性面的位置,以鈑金零件的厚度作為計算基準,如圖3所示。K-因子即為鈑金內表面到中性面的距離t與鈑金厚度T的比值,即等于t/T。

當選擇K-因子作為折彎系數時,可以指定K-因子折彎系數表。SolidWorks 應用程序隨附 Microsoft Excel 格式的K-因子折彎系數表格。此位于<安裝目錄>\lang\Chinese- Simplified \Sheetmetal Bend Tables\kfactor base bend table.xls。

SolidWorks鈑金基本術語solidworks simulation應用技術圖片圖片3

圖3 K-因子示意圖

使用K-因子也可以確定折彎系數,計算公式如下:

BA=Π(R + KT)A /180

式中:

BA———折彎系數

R————內側折彎半徑

K————K-因子,即t/T

T————材料厚度

t ————內表面到中性面的距離

A————折彎角度(經過折彎材料的角度)

由上面的計算公式可知,折彎系數即為鈑金中性面上的折彎圓弧長。因此,指定的折彎系數的大小必須介于鈑金的內側圓弧長和外側弧長之間,以便與折彎半徑和折彎角度的數值相一致。

4 折彎系數表

在SolidWorks中有兩種折彎系數表可供使用:一是帶有.btl擴展名的文本文件,二是嵌入的Excel電子表格。

1).帶有btl擴展名的文本文件

在SolidWorks的<安裝目錄>\lang\chinese-simplified\SheermetalBendTables\sample.btl中提供了一個鈑金操作的折彎系數表樣例。如果要生成自己的折彎系數表,可使用任何文字編輯程序復制并編輯此折彎系數表。

在使用折彎系數表文本文件時,只允許包括折彎系數值,不包括折彎扣除值。折彎系數表的單位必須用米制單位指定。

如果要編輯擁有多個折彎厚度表的折彎系數表,半徑和角度必須相同。例如將一新的折彎半徑值插入有多個折彎厚度表的折彎系數表,必須在所有表中插入新數值。

注意:折彎系數表范例僅供參考使用,此表中的數值不代表任何實際折彎系數值。如果零件或折彎角度的厚度介于表中的數值之間,那么系統會插入數值并計算折彎系數。

2).嵌入的Excel電子表格

SolidWorks生成的新折彎系數表保存在嵌入的Excel電子表格程序內,根據需要可以將折彎系數表的數值添加到電子表格程序中的單元格內。

電子表格的折彎系數表只包括90度折彎的數值,其他角度折彎的折彎系數或折彎扣除值由SolidWorks計算得到。

生成折彎系數表的方法如下:

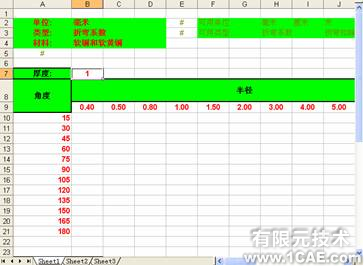

(1)在零件文件中,選擇菜單欄中的“插入”|“鈑金”|“折彎系數表”|“新建”命令,會彈出如圖4所示的“折彎系數表”對話框。

SolidWorks鈑金基本術語solidworks仿真分析圖片圖片4
