SolidWorks鈑金編輯(二)——切除折彎、斷開邊角、放樣折彎

4 切除折彎

如果要在鈑金折彎處生成切除特征,其操作步驟如下:

(1)在現有的鈑金零件上,展開鈑金。

(2)在零件的平坦面打開一張草圖,并繪制切除拉伸到折彎線的草圖形狀。

(3)單擊“特征”工具欄中的(拉伸切除)按鈕,或單擊“插入”|“切除”|“拉伸”命令。

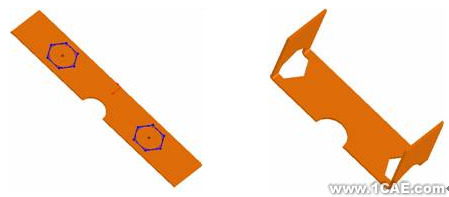

(4)在“終止條件”面板中,選擇“完全貫穿”選項,并單擊(確定)按鈕。將零件恢復到折疊的狀態,即完成鈑金折彎的切除操作,如圖9所示。

圖9 鈑金折彎的切除

5 斷開邊角

       斷開邊角工具是從鈑金零件的邊線或面切除材料。當鈑金零件被折疊或展開時,可使用斷開邊角工具,如果在鈑金零件處于展開模式時使用該工具,SolidWorks在零件被折疊時會壓縮斷開邊角。

如果要在鈑金零件上生成斷開邊角,其操作步驟如下;

(1)在SolidWorks2006中生成鈑金零件,如圖10所示。

(2)單擊“鈑金”工具欄中的(斷開邊角)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“斷開邊角”命令,會出現如圖11所示的“斷開邊角”PropertyManager設計樹。

                                   圖10 原始零件                                              圖11 “斷開邊角”設計樹

(3)在圖形區域中,選擇需要斷開的邊角邊線或法蘭面,此時在圖形區域中顯示斷開邊角的預覽。

(4)選擇斷開類型為(倒角)或(圓角),設定(距離)的數值。

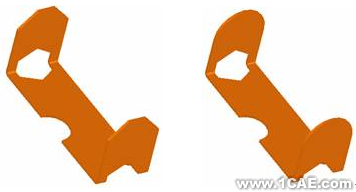

(5)單擊(確定)按鈕,所選的邊角被斷開,如圖12所示。

                                                加倒角的斷開邊角                          加圓角的斷開邊角

圖12 斷開邊角

6 放樣折彎

       在鈑金零件中可以生成放樣的折彎。放樣的折彎同放樣特征一樣,使用由放樣連接的兩個草圖?；w法蘭特征不能與放樣的折彎特征一起使用,且放樣的折彎不能被鏡像。

如果要生成放樣的折彎,其操作步驟如下:

(1)生成兩個單獨的開環輪廓草圖。

注意:兩個草圖必須符合下列準則:草圖必須為開環輪廓;輪廓開口應同向對齊以使平板型式更精確;草圖不能有尖銳邊線。

(2)單擊“鈑金”工具欄中的(放樣的折彎)按鈕,或者選擇菜單欄中的“插入”|“鈑金”|“放樣的折彎”命令,會出現“放樣的折彎”PropertyManager設計樹。

(3)在圖形區域中選擇兩個草圖,確認選擇想要放樣路徑經過的點,查看路徑預覽。

(4)如有必要,單擊(上移)或(下移)圖標來調整輪廓的順序,或重新選擇草圖將不同的點連接在輪廓上。

(5)為鈑金零件設定厚度,如有必要可單擊反向圖標。

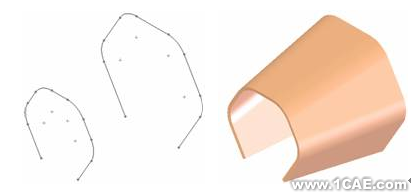

(6)單擊(確定)按鈕,生成放樣的折彎如圖13所示。

    圖13 生成放樣的折彎
