搜索UG模具設計——行位斜導柱固定的方式
2016-09-07 by:CAE仿真在線 來源:互聯網
行位設計是模具結構中非常常見的一種結構,其中斜導柱的安裝方式及使用場合有幾種方式,我們結合實例對其進行一個總結:
方式一:

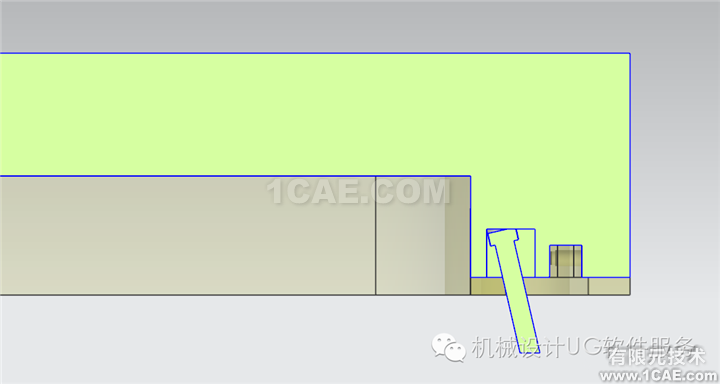

最常用的安裝方式,直接安裝于A板。此種方式常在A板較薄的中小型兩板模上使用。加工簡單,強度好。
方式二:

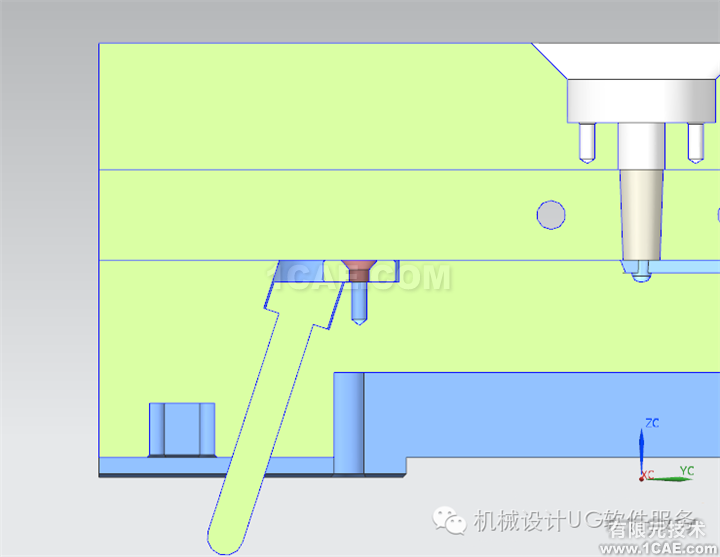

采用壓板的安裝方式,直接安裝于A板,背面用壓板壓住。此種方式常在A板較薄中小型三板模上使用。(因為A板和水口板需分開,所以必須做壓板)

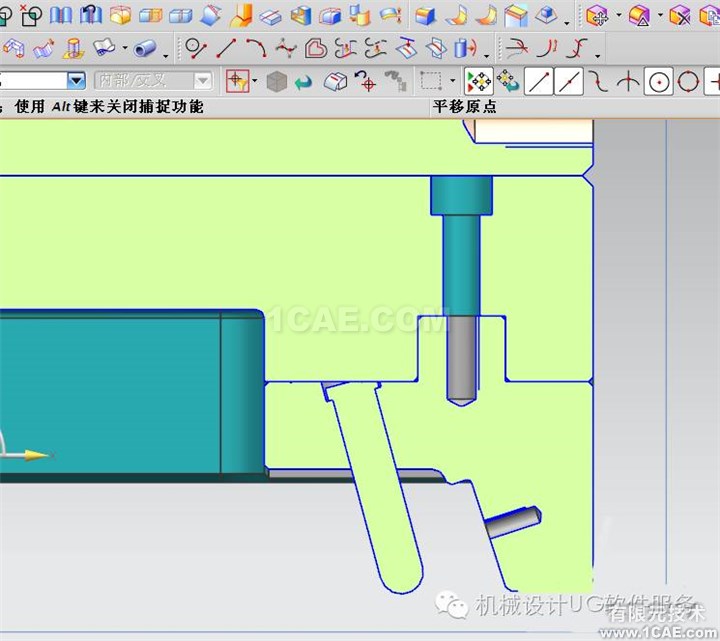

也可用垃圾片或者直接用螺絲壓
方式三:

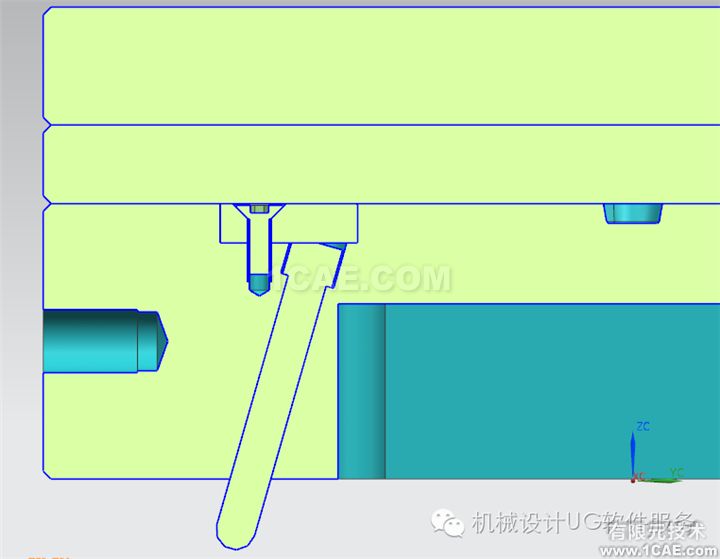

采用鑲拼安裝方式,直接安裝于鑲件上,將鑲件再鎖于A板上。此種方式常在A板較厚、或者大型模具上使用。兩板或者三板模都可以。

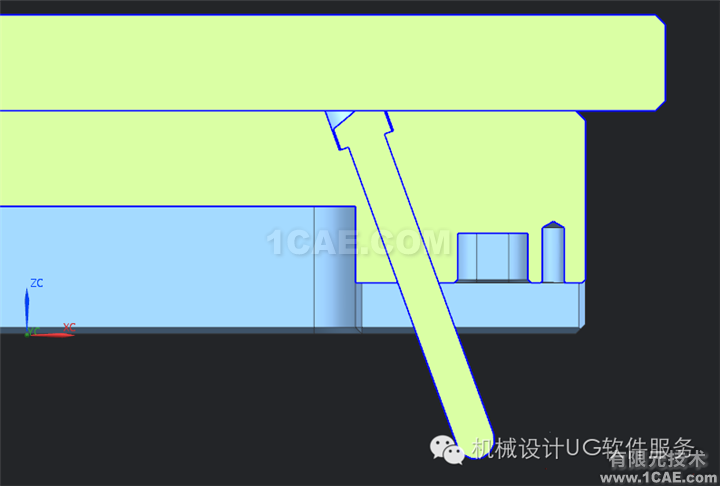

也可以做成這樣,斜導柱直接固定于鏟基上。
