UG清角做不好？那肯定是因為這個致命傷

2017-08-20  by:CAE仿真在線  來源:互聯網

UG清角一直操作不好,考慮到這個也是大家常遇到問題致命傷,所以今天UG模具設計就來談談:UG清角做不好?那肯定是因為這個致命傷。

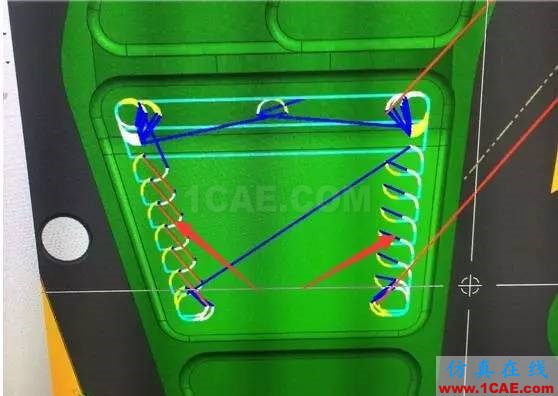

看下圖刀路

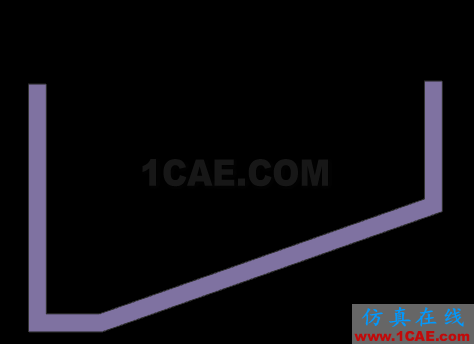

此處刀路看似并沒有什么大問題(請忽略箭頭處小碎刀),此箭頭處為斜面,上面刀路較多處為最低平面,下面有小碎刀處為斜面,側面如下圖類似

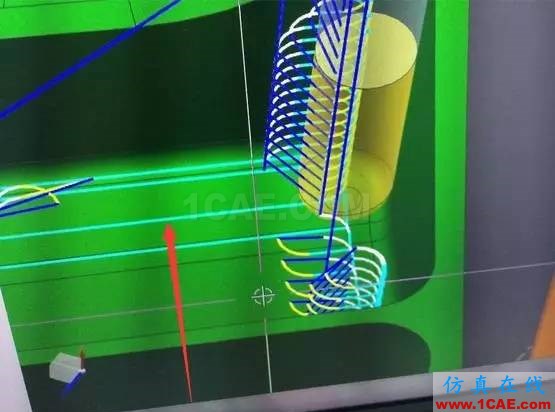

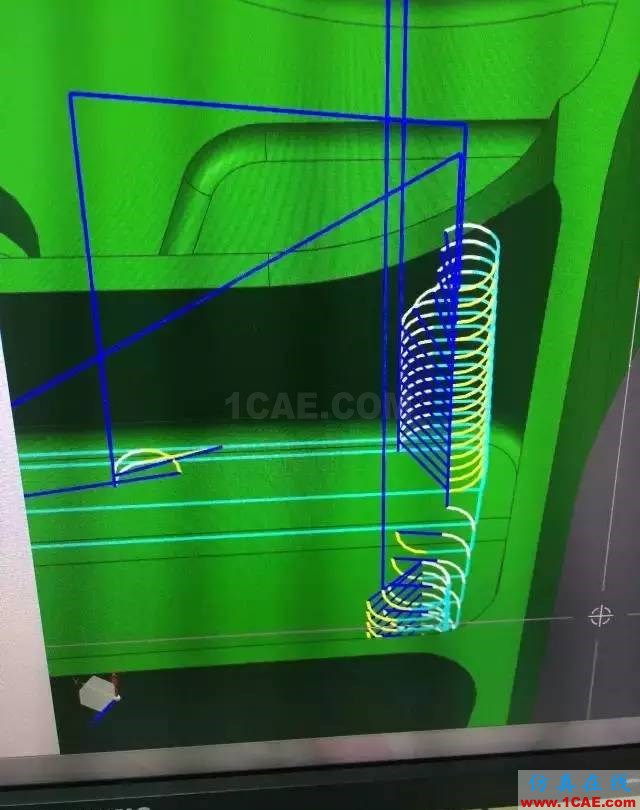

本人在做刀路時發現清角刀路在下圖右側豎直角落明顯撞刀,當時的刀路是先清左側豎直角落完事之后直接在底面橫移到右側導致清角撞刀,下面第二個圖的箭頭為橫移刀路,

因本人作完刀路都會習慣性的仿真驗證,在此處發現問題并及時改正,避免錯誤程序上機。也希望大家養成好的驗證刀路的習慣!

下面給大家分享一下我的避免撞刀的方法

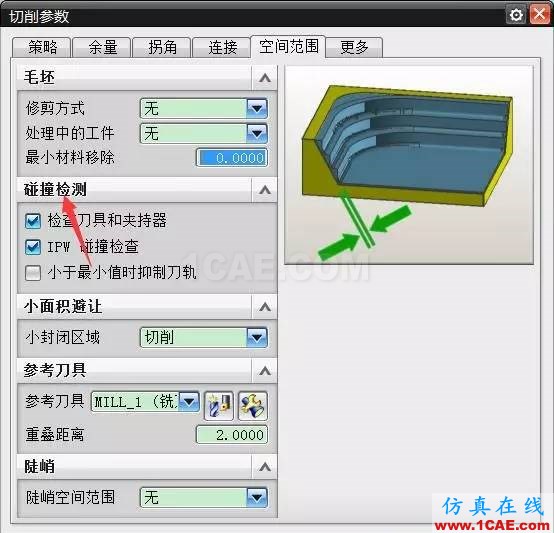

如下圖參數我們將前兩項打勾,如不打勾在做參考刀具極易發生撞刀,還有我們的刀具要設置正確的與實際加工相符的刀總長和刀刃長度以及刀柄參數

友情提示:如果感覺參考刀具不安全建議大家可以用基于層哦!
