【青華原創】 UG無法轉出2D時的處理方法

2016-11-13  by:CAE仿真在線  來源:互聯網

當把UG圖紙轉化成2D的時候,會出現無法轉換的問題, 可以用下列方法解決!

1、用“2D Exchange”轉化2D格式

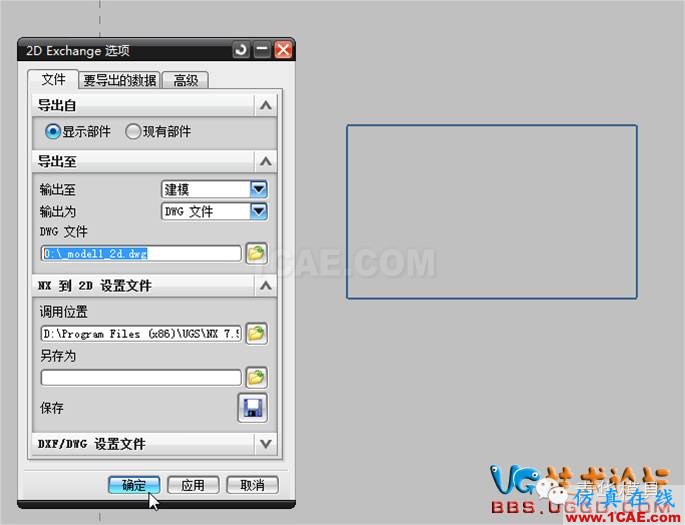

2、注意對話框中的選項設置

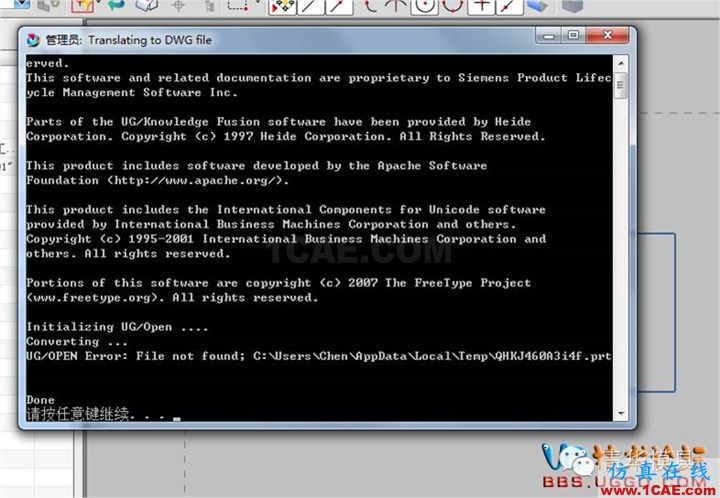

3、按“確定”后出現以下顯示,轉化失敗!

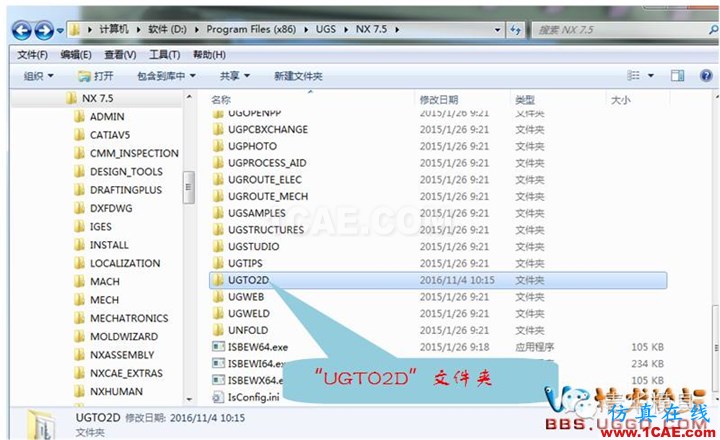

4、這是因?yàn)椤癠GTO2D”文件夾中的文件丟失或出了問題

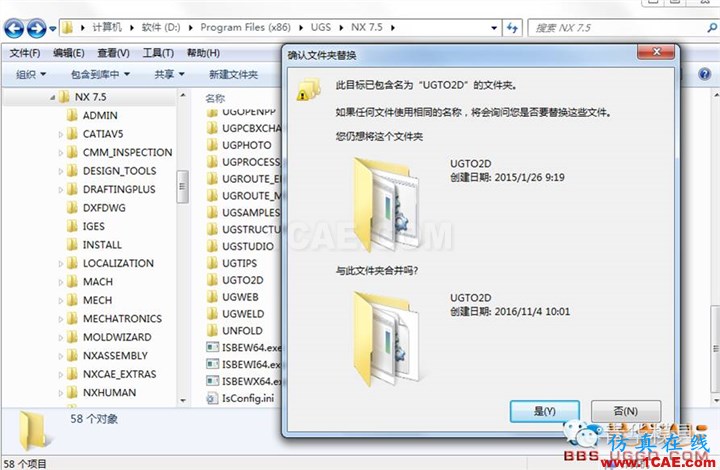

5、找到另一能轉化2D圖的計算機,當然是同一版本軟件,在UG的安裝文件夾中找到“UGTO2D”文件夾,并復制替換本機的此文件夾。

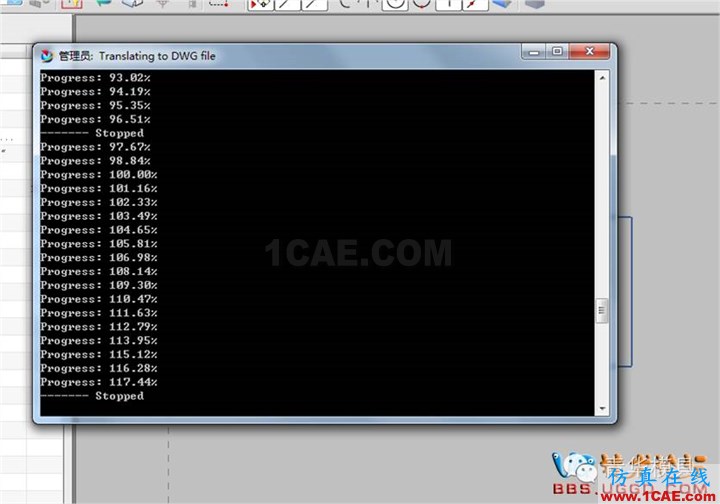

6、替換后就可以順利進行轉換。
