ug模具新生必學——曲面造型技巧！

2017-01-03  by:CAE仿真在線  來源:互聯網

在曲面造型中對于新手來說,曲面的邊境比較多或者曲面邊境不規范時就不會如何著手拆分了,現在教你如何在不規范的曲面拆分技巧,也讓你了解到在產品設計中曲面造型并不算太難,主要懂得撐握一些拆分構面的規律方法,就能夠處理在生活中看到很多產品的外觀面做法了,如圖下說明;

原文件圖檔作為參考資料。

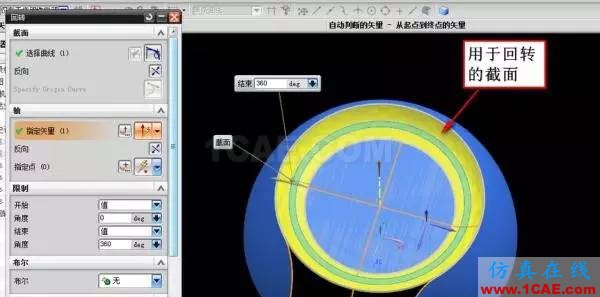

步驟2;所給出的弧線作為截面線,繞垂直軸旋轉生成黃色的曲面。

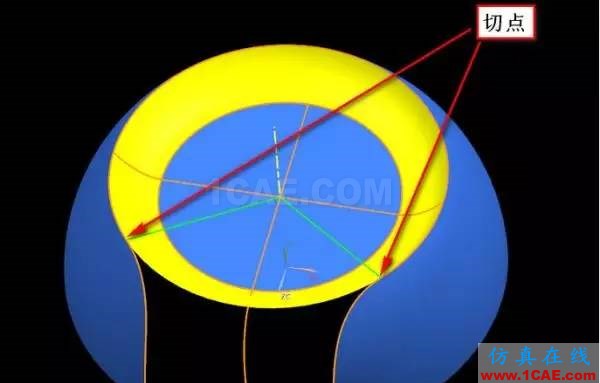

步驟3;分別作兩條直線連接切點和圓心對接。

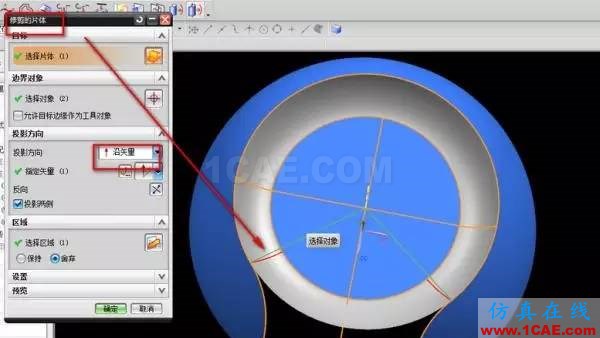

步驟4;用修剪片體功能,兩條直線為參考線沿投影垂直方向再用修剪曲面。

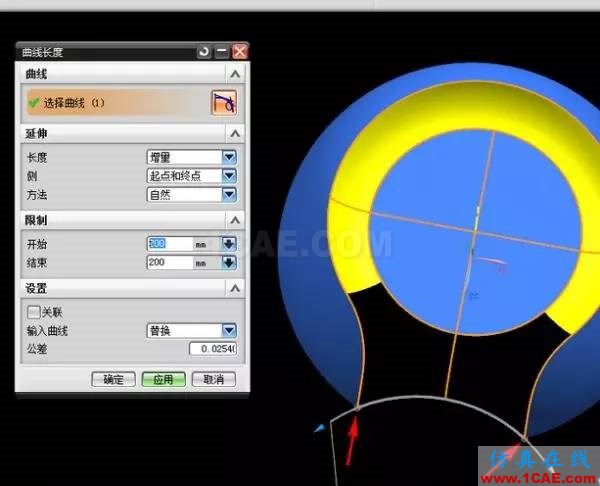

步驟5;將底面上的圓弧線兩頭適量延伸,并在交點處將基打斷。

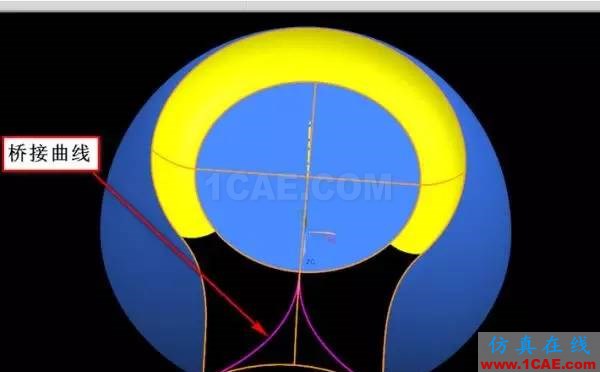

步驟6;將圓弧面上的中線分別與兩條延長的曲線,進行橋接曲線(相切連續)

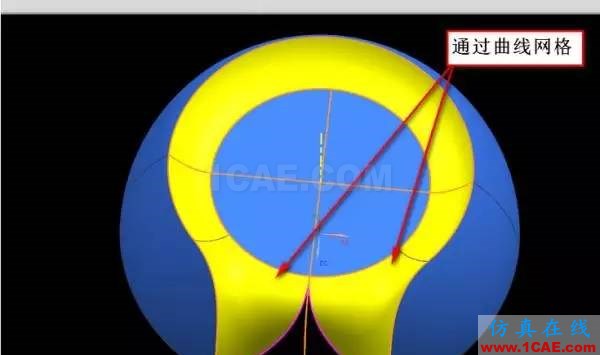

步驟7;左右側是相同可用鏡像,通過曲線網格(約束,原有黃色曲面與中間曲面相切過度順滑。

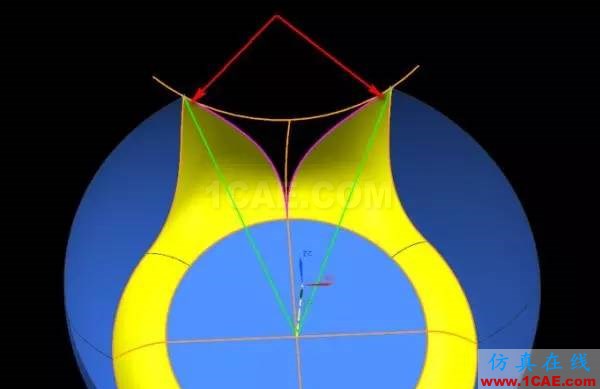

步驟8;分別作兩條直線,一端對接交點,另一端對接圓心,沿垂直正方向進行投影到曲面上。

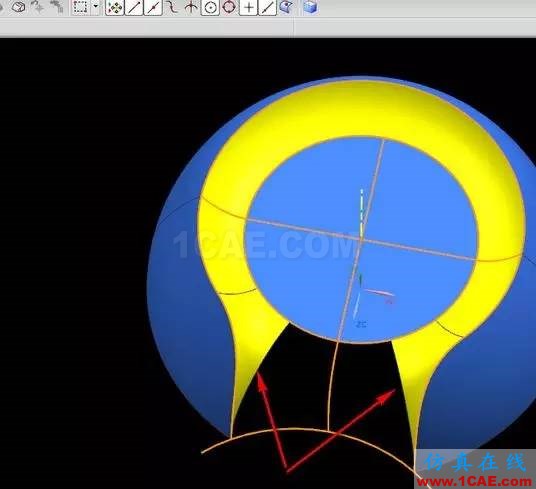

步驟9;然后利用投影的曲線作參照,再通過修剪片體。

步驟10;修剪完曲面就符合曲線網格的條件(約束,原有黃色曲面與中間曲面相切過度順滑。
