CATIA簡介

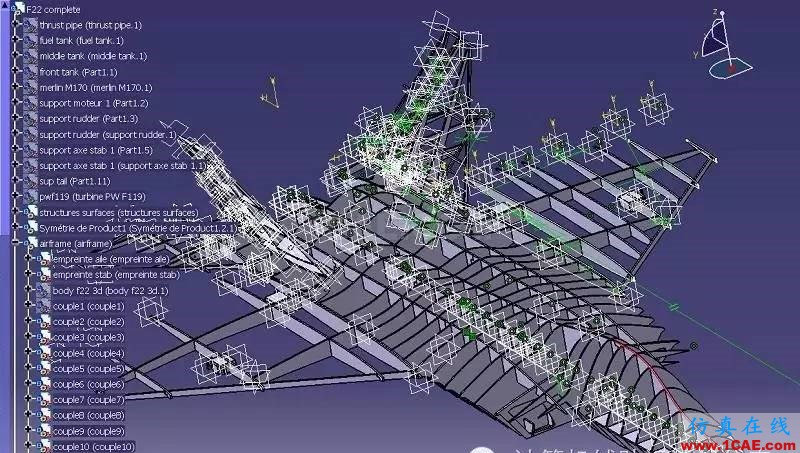

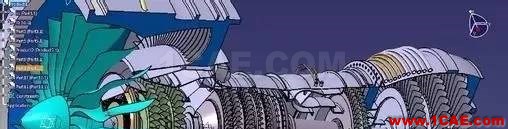

CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分,它可以幫助制造廠商設計他們未來的產品,并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。

CATIA的競爭對手包括UG NX,Pro/E,Topsolid,Cimatron。其中NX和Pro/E與CATIA可謂三分天下。目前CATIA在設計與工程軟件中占有最多的市場份額。這來源于其如此強大的客戶來源和軍工背景。與其競爭對手相比,CATIA的優勢在于賞心悅目的界面,易用而強大的功能,在汽車、航空航天、造船等專用行業強大的功能支持等,IT老大IBM的全球銷售合作。還有很重要的一點,就是來自CATIA母公司,達索系統Dassault Systemes其他兄弟軟件的支持:

1. Delmia,強大的生產線規劃和管理軟件,配合Catia完成制造可行性分析和實施;

2. Enovia,強大的數據管理和設計支持系統

3. Smarteam,強大的PLM軟件,與UGS Team Center并列為PLM最成功的軟件,PLM的鼻祖。

4. VPM,設計數據共享平臺,跨國公司各設計中心可使用此軟件進行數據和信息狀態共享

5. Solidworks,三維工程軟件在全球中端市場的統治者,被達索公司收購后,成為打擊其他中端軟件的招牌武器,并且有效的支持高端軟件CATIA在中低端市場的滲透

6. Abaqus,最強大的FEM軟件之一,優勢是非線性、動態、隱式計算,成為可以有效解決汽車與航空航天領域復雜問題的有效工具

CATIA曲面設計模塊簡介(其它模塊日后更新)

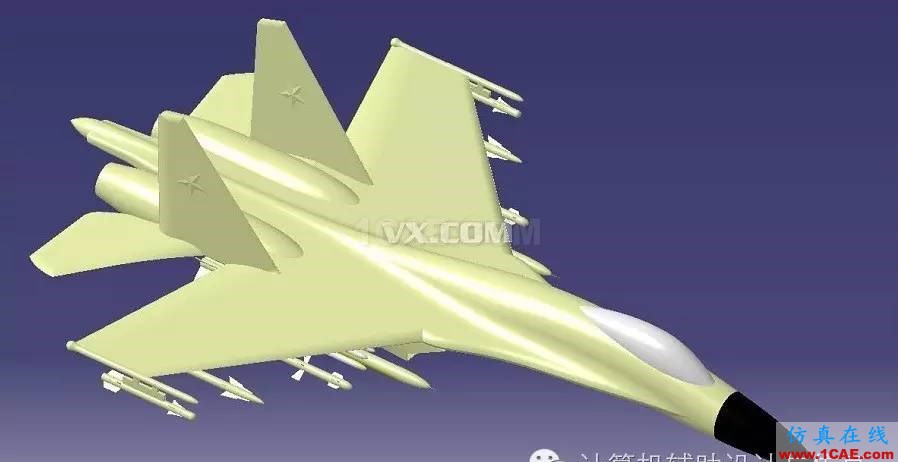

1.Generative Shape Design

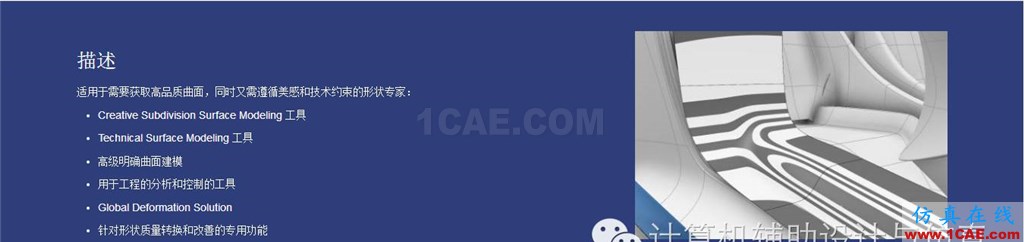

簡稱GSD,創成式造型,非常完整的曲線操作工具和最基礎的曲面構造工具,除了可以完成所有曲線操作以外,可以完成拉伸,旋轉,掃描,邊界填補,橋接,修補碎片,拼接,凸點,裁剪,光順,投影和高級投影,倒角等功能,連續性最高達到G2,生成封閉片體Volume,完全達到普通三維CAD軟件曲面造型功能,比如Pro/E。完全參數化操作。

2.Free Style Surface

簡稱FSS,自由風格造型,幾乎完全非參。除了包括GSD中的所有功能以外,還可完成諸如曲面控制點(可實現多曲面到整個產品外形同步調整控制點、變形),自由約束邊界,去除參數,達到汽車A面標準的曲面橋接、倒角、光順等功能,所有命令都可以非常輕松的達到G2。

3.Automotive Class A

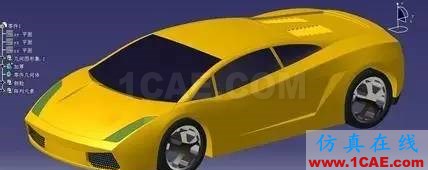

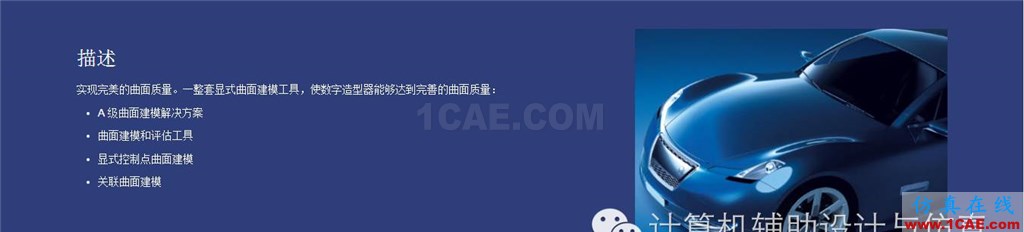

簡稱ACA,汽車A級曲面,完全非參,此模塊提供了強大的曲線曲面編輯功能,和無比強大的一鍵曲面光順功能。幾乎所有命令可達到G3,而且不破壞原有光順外形。可實現多曲面甚至整個產品外形的同步曲面操作(控制點拖動,光順,倒角等)。

4.FreeStyle Sketch Tracer

簡稱FST,自由風格草圖繪制,可根據產品的三視圖或照片描出基本外形曲線。

5.Digitized Shape Editor

簡稱DSE,數字曲面編輯器,根據輸入的點云數據,進行采樣,編輯,裁剪已達到最接近產品外形的要求,可生成高質量的mesh小三角片體。完全非參。

6.Quick Surface Reconstruction

簡稱QSR,快速曲面重構,根據輸入的點云數據或者mesh以后的小三角片體,提供各種方式生成曲線,以供曲面造型,完全非參。

7.Shape Sculpter

小三角片體外形編輯,可以對小三角片體進行各種操作,功能幾乎強大到與CATIA曲面操作相同,完全非參。

8.Automotive BIW Fastening

汽車白車身緊固,設計汽車白車身各鈑金件之間的焊接方式和焊接幾何尺寸。

9.Image & Shape

可以像捏橡皮泥一樣拖動,拉伸,扭轉產品外形、增加“Image Shape(橡皮泥塊)”等方式以達到理想的設計外形。可以極其快速的完成產品外形概念設計。

10.Healing Assistant

一個極其強大的曲面縫補工具,可以將各種破面缺陷自動找出并縫補。

課外補充:

一 :什么是A級曲面

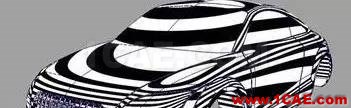

在整個汽車開發的流程中,有一工程段稱為 Class A Engineering,重點是在確定曲面的品質可以符合A級曲面的要求。所謂A級曲面的定義,是必須滿足相鄰曲面間之間隙在 0.005mm 以下,切率改變在0.16度以下,曲率改變在0.005 度以下,符合這樣的標準才能確保鈑件的環境反射不會有問題。

從上面的條件可以知道,曲面上的G2連接可以說是一個基本要求;因為曲面的G2以上連接才會在連接線附近有光順的反射效果。但是,即使G3了,也未必是a-class,也就是說有時雖然連續,但是面之間出現褶皺,此時就不是a-class 。通俗一點說,class-A就必須是G2以上連接。G3連續的面不一定是CLASS-A曲面。

二 :什么是G1G2G3連續

G0兩個對象相連或兩個對象的位置是連續的。G0連續(也稱為點連續)在每個表面上產生一次反射,這種連續僅僅保證曲面間沒有縫隙而是完全接觸。

G1兩個對象光順連續,一階微分連續,或者是相切連續的。G1連續(也稱為切線連續)將產生一次完整的表面反射,反射線連續但是扭曲壯,這種連續僅是方向的連續而沒有半徑連續。我們通常的倒圓角就是這種情況。

G2兩個對象光順連續,二階微分連續,或者兩個對象的曲率是連續的。G2連續(也稱為曲率連續)將產生橫過所以邊界的完整的和光滑的反射紋。曲率連續意味著在任何曲面上的任一“點”中沿著邊界有相同的曲率半徑。外觀質量要求高的產品需要曲率做到G2連續,其實曲面做到這一點難度是很大發。在我們一般的產品設計中G1連續就能滿足大部分產品開發需要。
