UG制圖里面如何快速刪除沒用的圖素

2017-08-20  by:CAE仿真在線  來源:互聯網

在我們日常出放電圖或者程序單時經常會出現多余的線條或者是點,這些時有時在建模中是有用的,所以不能在建模中刪除,那么如何操作呢,請往下看。

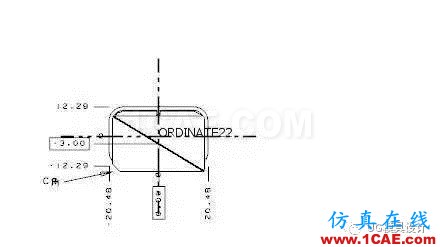

第一,下圖箭頭所示,有多余的線條和點,不能在建模中刪除因為它在建模下面還是有它存在的價值的,所以只能在制圖下面刪除

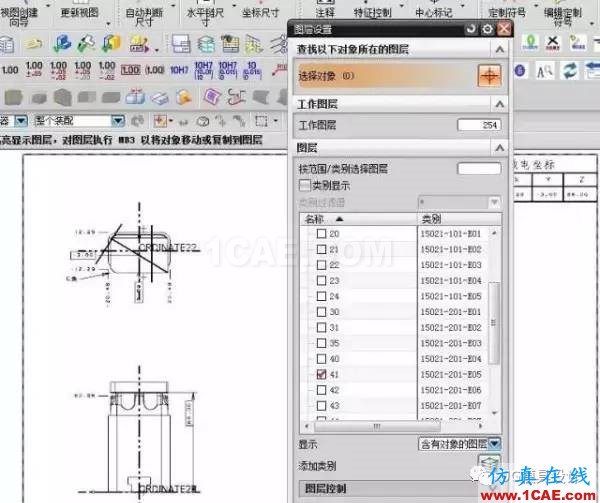

第二,如果你知道它所在的圖層,那么你把對應的圖層打開,如果不知道,那么全部圖層打開吧

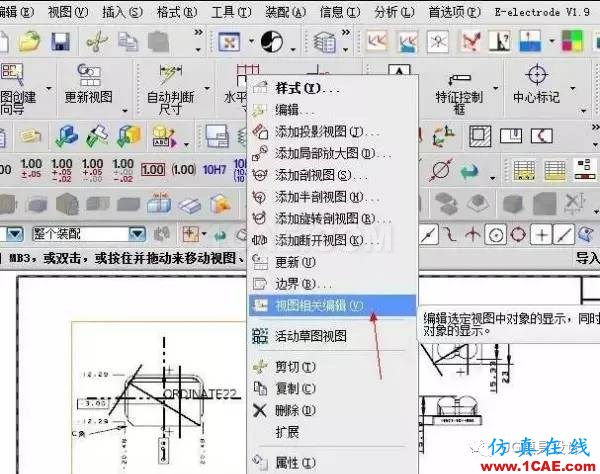

第三,選擇要編輯的視圖,再點右鍵,再點視圖相關編輯

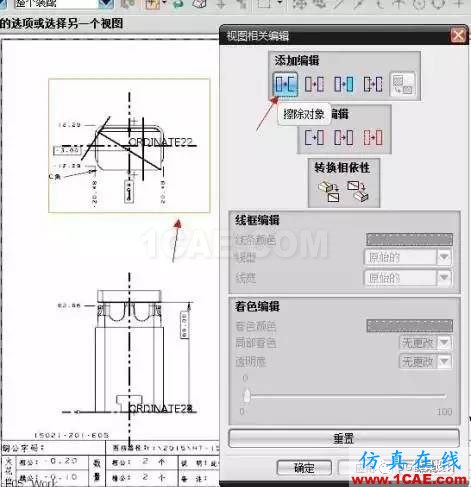

第四,彈出對話框選擇第一個擦除對像

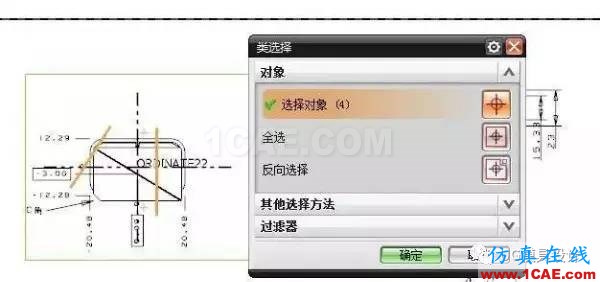

第五,選擇你要刪除的線條和點,再點鼠標中鍵

第六,如下圖所示,這時我們這個視圖已經很清晰明了
