資深幕友動圖展示通過CATIA在實現單元式幕墻

2016-11-11 by:CAE仿真在線來源:互聯網

BIM現在很多人都在講,我簡單說下我通過CATIA實現的一些簡單應用。(GIF,圖片較大,緩存時間長些耐心等待,都是干貨)
一.本人從事幕墻設計,接觸較多異型項目,起初就會些簡單的三維制作(機械專業畢業),后來跟專業的BIM公司配合,做一些異型的工程。但是配合過程中發現,跟他們講述哪些是關鍵的制作點,甚至節點理解,耗費太多時間,有時他們做的東西沒有什么意義,后來我就干脆自己學習了,參加過培訓也自學過,最后就慢慢上手了,(幕墻設計師更加能掌握制作模型的要點,以及那些參數信息是必學的)。期間也認識了很多朋友,后來我們就一塊做點活。
二.論壇里有很多高手,有用REVIT的,有用Rhinoceros+GH的,各有所長。我使用的平臺主要是CATIA,然后前期表皮模型的處理主要用Rhinoceros+GH,這個處理表皮優化下特別好用。簡單說下用這些東西的目的:1.投標配合(說實話很多是忽悠業主的,沒多大用處。當然也有很有用的,例如提早知道這個工程的難點,以及雙曲、單曲面、圓臺面、直面板的大體面積,實現報價的合理性)。2.方案階段(模型數據分析后看下方案的實用性,有無問題等)。3.施工階段(例如輔助單元板塊的加工,難點位置導出加工圖,輔助提料,提供復雜位置的點坐標,輔助放線等。4.對于大型異性的鋼結構,可提供線框模型,導入到SAP2000中進行計算(必學是折線模擬曲線,本人對計算也略知一二),能輔助計算很方便了,很多做計算的去建這種大型的復雜的鋼結構,是很耗費時間的。
三.說下我見過實際應用的。1.某些國內的大公司有直接用模型加工的能力,例如單元板塊的上橫型材(當然建模要很細),保存成中間格式,導入到數控機床中(估計是三軸的那種),實現裁切、鉆孔、銑口等,重點是得有這種高級的數控機床,然后良好的操作流程。一般的幕墻公司,估計很能達到。2.次之,還是拿單元板塊的上橫型材講,可以通過模型輸出一些必要的數據信息(長度信息、孔定位信息、銑口尺寸等),然后通過通用的加工圖,去加工這些型材,這個應用較為成熟,當然也在進一步的摸索中。我們主要就是這種方法。3.再就是建模,一個個導出加工圖的(三視圖),此方法對于小批量的難點位置可以,但是大批量應用較為麻煩。
四.介紹下本次上傳的GIF圖片。用的方案圖為某河的標準圖集里面的,閉口隱框單元體(未用實際的工程,避免產生些糾紛),壇子里的大神有很多了解此方案的優缺點的不贅述了。

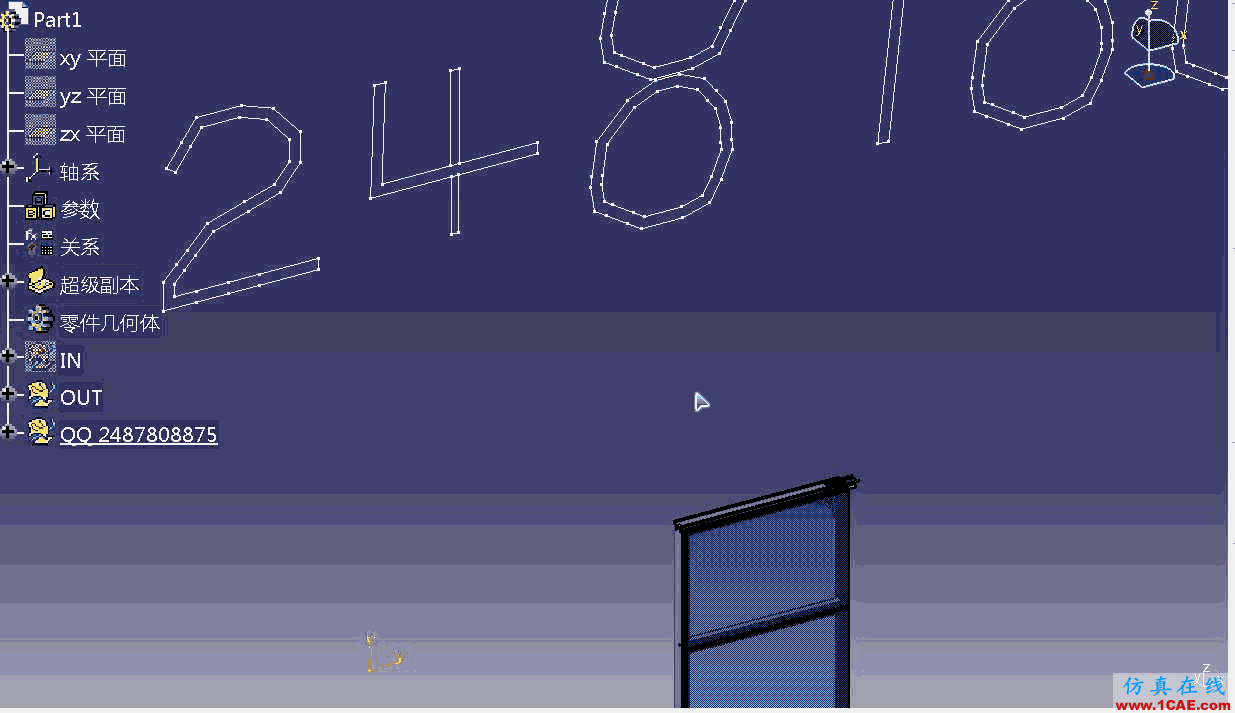

1.點坐標導入gif,此圖里假設前期是EXCEL的點坐標數據,(也可以轉換為表皮數據,都可以),將EXCEL數據轉換為模型數據。

2.制作完成的單元板塊gif,此圖中主要是介紹了一個做好的單元板塊模型,螺絲還有背板什么的沒細化,橫豎連接的孔做上了,連接孔包括工藝孔等。(重點完成的一個,這個很重要,將此板塊參數化,并且插入必要的模型數據信息供后來加工等使用),此板塊可用作POWERCOPY的基礎板塊(此功能類似于GH的Cluster,有一定基礎的應該知道),然后通過他生成其他板塊。

3.1,程序生成4個板塊gif,程序刷出來四個板塊(這里就體現電腦的重要性了,好電腦可能5秒就能刷出4個板塊來,當然這幾個板塊的寬度分格可以是不一樣的,我這電腦I3處理器,家用的,用了40秒作用生成四個,JIG右下角有生成的進度,每個板塊自帶的信息也同時輸入了,這里就解放人力了),這是很重點的應用。
