【專業積累】有哪些關于螺紋的知識？

2017-07-25  by:CAE仿真在線  來源:互聯網

螺紋是機械工程中常見的幾何特征之一, 應用廣泛。螺紋的加工工藝較多, 如基于塑性變形的滾絲與搓絲, 基于切削加工的車削、銑削、攻螺紋與套螺紋、螺紋磨削、螺紋研磨等。

一、螺紋種類

按牙型可分為三角形、梯形、矩形、鋸齒形和圓弧螺紋;

按螺紋旋向可分為左旋和右旋;

按螺旋線條數可分為單線和多線;

按螺紋母體形狀分為圓柱和圓錐等。

二、不同國家的標準

1. 英寸制統一螺紋

  在英寸制國家廣泛采用,該類螺紋分三個系列:粗牙系列UNC,細牙系列UNF,特細牙系列UNFF,外加一個定螺距系列UN。

標注方法:螺紋直徑—每英寸牙數系列代號—精度等級

示例:粗牙系列 3/8—16UNC—2A

細牙系列 3/8—24UNF—2A

特細牙系列 3/8—32UNFF—2A

定螺距系列 3/8—20UN—2A

   第一位數字3/8表示螺紋外徑,單位為英寸,轉換為米制單位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數);第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號,最后兩位2A為精度等級。

2. 55°圓柱管螺紋的轉化

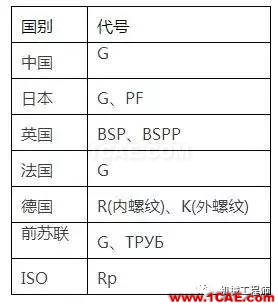

   55°圓柱管螺紋,來源于英寸制系列,但米制和英寸制國家均廣泛采用,用于輸送液體經、氣體和安裝電線的管接頭與管子的聯接,然而,各國的代號不同,應按下表(對照表)中的國外代號轉化為我國代號,現將各國的55°圓柱管螺紋代號列于下表:

3. 55°圓錐管螺紋的轉化

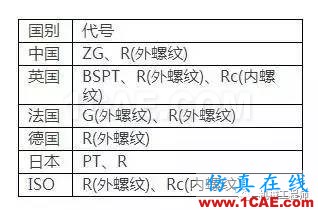

   55°圓錐管螺紋,是指螺紋的牙型角為55°、螺紋具有1:16的錐度。該系列螺紋在世界上應用廣泛,它的代號,各國規定不同,見下表。按下表中的國外代號轉化為我國代號:

4. 60°圓錐管螺紋的轉化

  60°圓錐管螺紋是指牙型角為60°、螺紋錐度為1:16的管螺紋,此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號,我國過去規定為K,后來規定為Z,現在改為NPT。螺紋代號對照表見下表:

5. 55°梯形螺紋的轉化

  梯形螺紋是指牙型角為30°的米制梯形螺紋。該系列螺紋,國內外比較統一,其代號也相當一致,螺紋代號見下表:

三、螺紋的要素

螺紋包括五個要素:牙型、公稱直徑、線數、螺距(或導程)、旋向。

1. 牙型

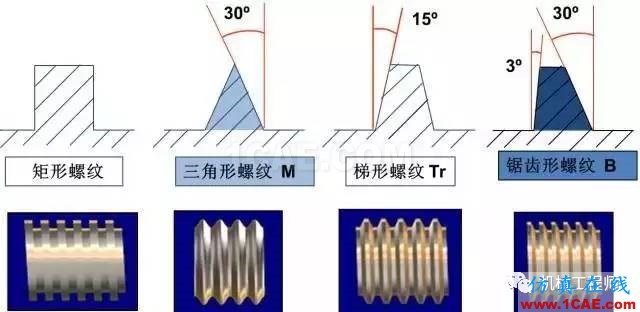

在通過螺紋軸線的剖面區域上,螺紋的輪廓形狀稱為牙型。有三角形、梯形、鋸齒形、圓弧和矩形等牙型。

螺紋的牙型比較:

2. 直徑

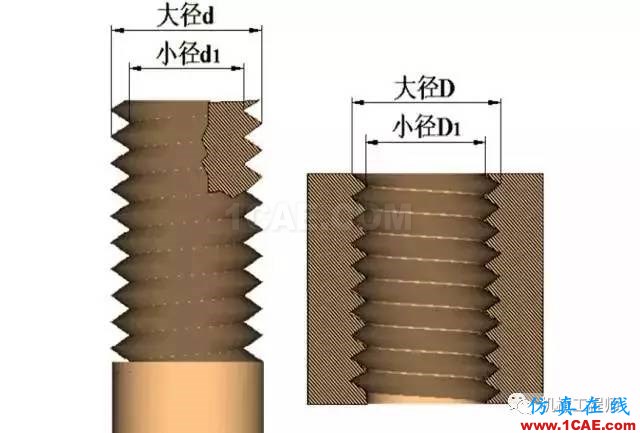

螺紋有大徑(d、D)、中徑(d2、D2)、小徑(d1、D1),在表示螺紋時采用的是公稱直徑,公稱直徑是代表螺紋尺寸的直徑。

普通螺紋的公稱直徑就是大徑。

外螺紋(左) 內螺紋(右)

3. 線數

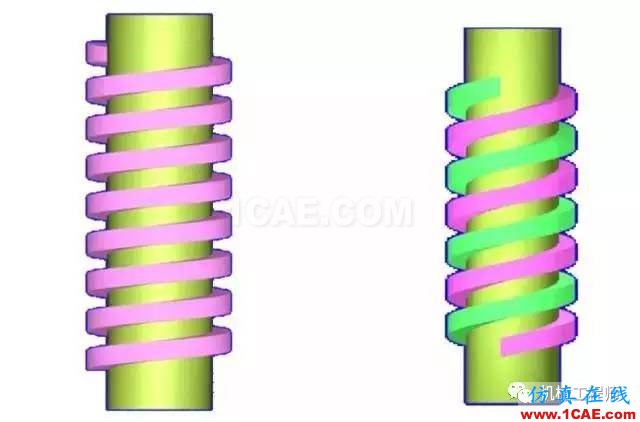

沿一條螺旋線形成的螺紋稱為單線螺紋,沿軸向等距分布的兩條或兩條以上的螺旋線形成的螺紋稱為多線螺紋。

單線螺紋(左) 雙線螺紋(右)

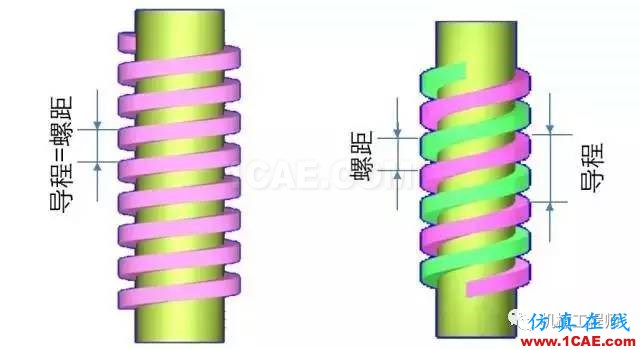

4. 螺距和導程

螺距是相鄰兩牙在中徑線上對應兩點間的軸向距離。

導程是同一條螺旋線上的相鄰兩牙在中徑線上對應兩點間的軸向距離。

單線螺紋時,導程=螺距;多線螺紋時,導程=螺距×線數。

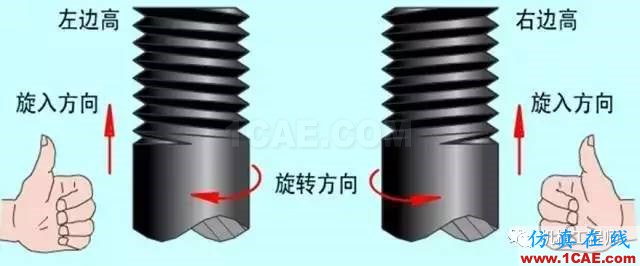

5. 旋向

順時針旋轉時旋入的螺紋稱為右旋螺紋;

逆時針旋轉時旋入的螺紋稱為左旋螺紋。
