3D PDF樣本：國家標準與技術研究所（NIST）測試裝配體

2017-04-29 by:CAE仿真在線來源:互聯網

美國國家標準協會與技術研究院(簡稱NIST)近日對為CAD軟件供應商進行了2017年度的MBE PMI認證和一致性測試。在此之前他們分別在2012年和2015年進行過相關的測試工作。

NIST創建了一個測試系統,以測量計算機輔助設計軟件與美國機械工程師學會(簡稱ASME)頒布的產品制造信息(簡稱PMI)標準(特別是幾何尺寸和公差)的一致性[1]。

測試系統包括了一組專門設計的用于測試基于模型定義的軟件極限的11個模型。用于測試的實例旨在確定CAD軟件能否正確的實現ASME Y 14.5-1994標準和 ASME Y 14.41-2003標準所規定的PMI的概念[1]。

“其最新的版本ASME Y14.5 (2009) 和 Y14.41 (2012)不包括其中,因為它們在CAD軟件中尚未得到廣泛的實施[1]”隨著驗證標準的實施,NIST的關鍵目標是驗證使用PMI的語義來表達下游制造的目標。

我個人感到非常幸運的是能夠親身參與這項即將到來的驗證工作,與之緊密合作,進行管理和使用,對SolidWorks MBD 2017版本進行一致性測試。

我負責將模型及其產品制造信息從SolidWorks 2012版本升級到SolidWorks 2017。

所有這一切都在說明,在我們等待結果的同時,我決定組裝一下NIST的測試部件,并使用SolidWorks MBD創建一些3D PDF文檔。

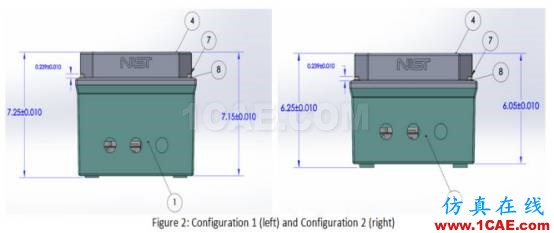

在11個NIST測試模型中,4個零件可以組裝在一起。該組件由NIST的測試用例的編號7,8,9和10組成。組件可以在下面看到:

圖示1:NIST測試裝配體

我的目標之一是,利用NIST組件進行編輯和發布PDF文檔,最終生成3DPDF文檔,并且同時測試它的功能。

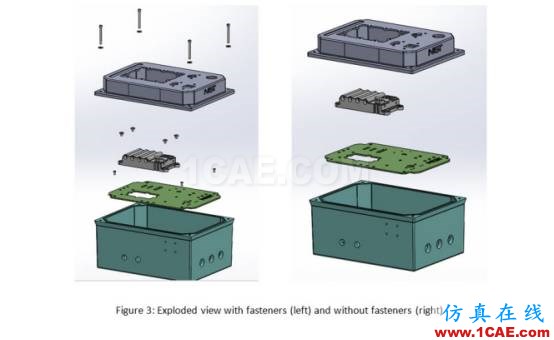

首先,我使用NIST的測試零件創建了一個包含緊固件、爆炸視圖、多個顯示狀態和多個配置的裝配體。

在規劃我的PMI標注并且創建所有必要的3D視圖之后,是時候該建立我的自定義PDF模板了。

我創建了一個用于設計的模板,我想打印我的多張PDF表格,以便更清晰而且更加容易的進行查看。

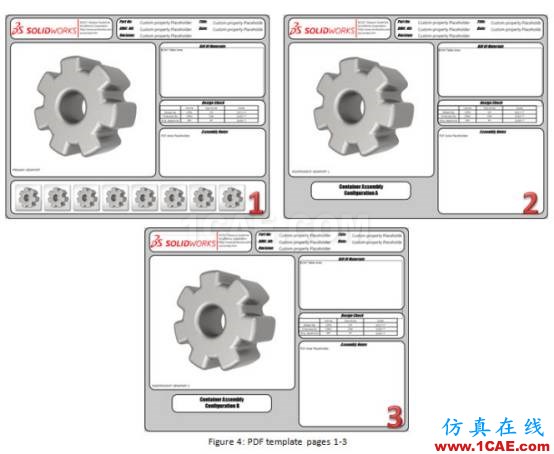

我創建了一個單一裝配體的PDF模板,該模板在一個頁面上包含了主視圖窗口,并且在頁面下方顯示獨立的視圖窗口,以便顯示裝配體的多個配置。

有了這個模板,我將能夠輕而易舉的打印這些已經發布的PDF文檔,并且并排的查看多個配置。

我甚至可以為裝配體的每個單獨的部分創建一個PDF模板,其中,一個模板是為了多個配置部分而創建的,另一個則是簡單的零件模板。

一旦我的模板全部設置完成并且準備好了,那么剩下的就是使用SolidWorks MBD發布NIST裝配體的3D PDF工作了。

值得注意的是自定義屬性的預留位置和PDF文本占用整體的區域,在我的模板里面是至關重要的,利用這些(預設)我可以輕而易舉的直接將信息從我的模型中輸入到PDF文檔里面。

我甚至可以(在PDF文檔中)輸入我的BOM表格。當準備發布的用戶選擇了直接附加文件到PDF的選項,這樣我就可以附加上每一個零件的3D PDF文檔到整個裝配體的3D PDF文檔中。

僅僅通過幾次點擊而已,所有需要的信息將會在SolidWorks中很容易的轉移到一個整齊統一而又通俗易懂的PDF文件中去。

文檔一旦發布了,我可以直接在Adobe環境中填寫我的注釋,所有的設置都可以在PDF文件里面完成。

我可以肯定的說,(SolidWorksMBD所生成的)3DPDF文檔在我的預案中,這項測試得到了通過。

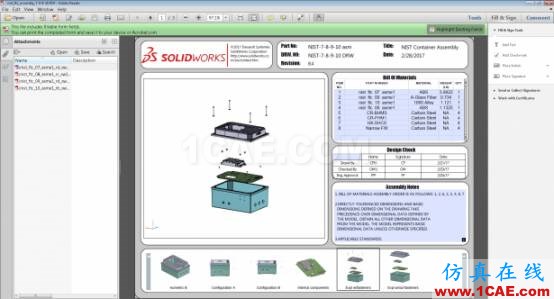

圖例6:依據NIST裝配體所發布的3D FDF文檔

圖例7:裝配體單個零件的直線爆炸圖

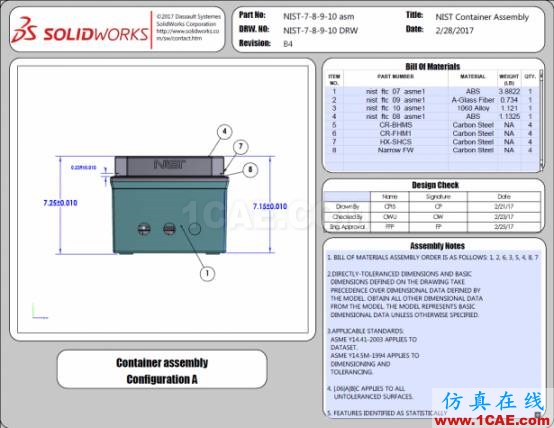

圖例8:裝配體配置A

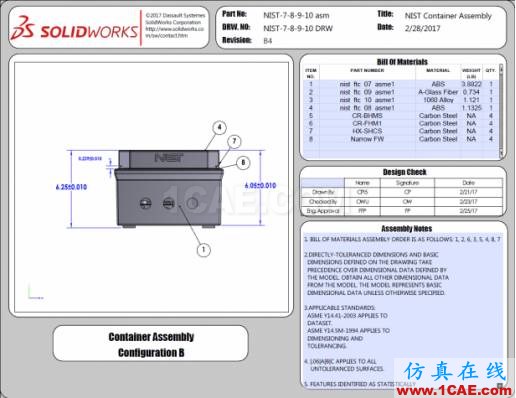

圖例9:裝配體配置B

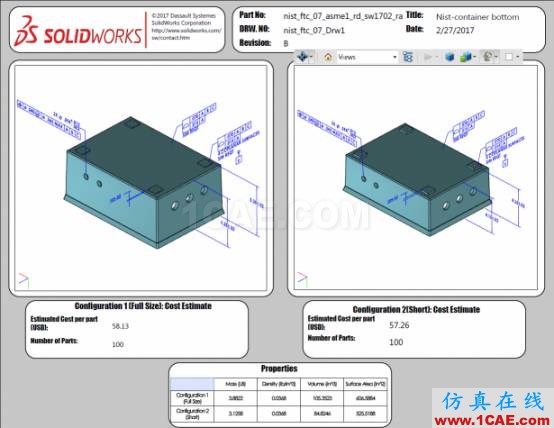

圖例10:NIST第7號模型的不同配置比較

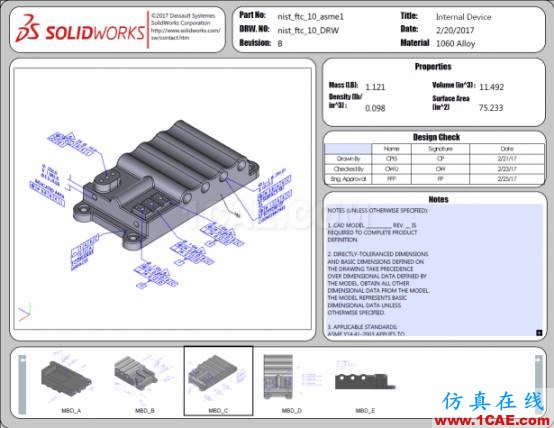

圖例11:獨特零件的3DPDF
