搜索UG軟件解幾何問題
2016-11-07 by:CAE仿真在線 來源:互聯網

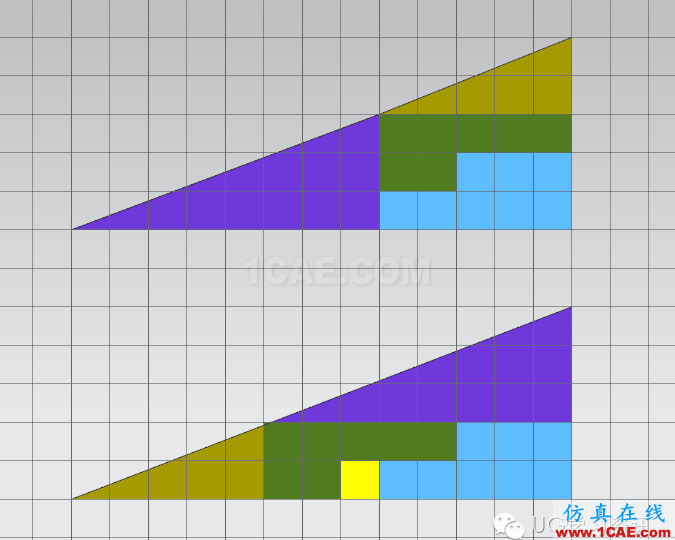

UG除了能設計之外,實際使用中可以用CAD功能輔助分析幾何圖形。下圖是網上的一圖例:
大概一看好像沒什么問題,實際圖形大有問題,下面是UG繪制的圖形:

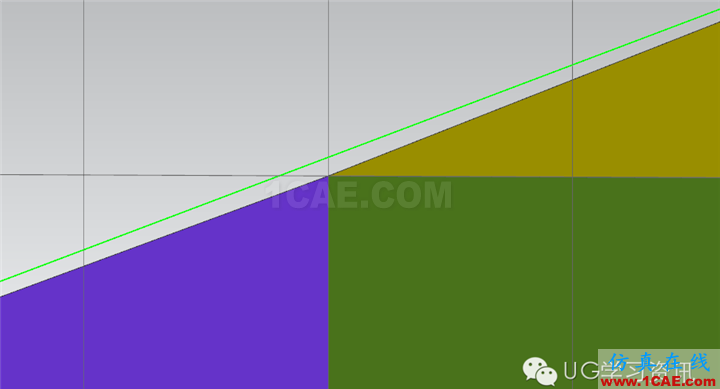

綠色線為大三角形的標準斜邊,第一個圖問題實際比大三角心小。

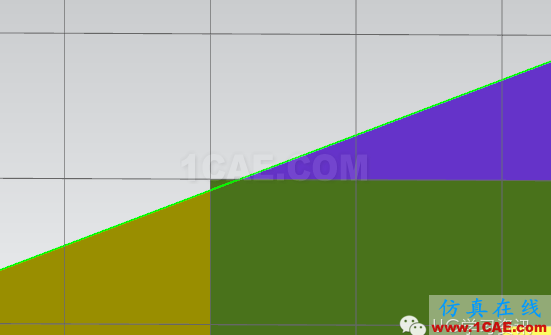

綠色線為大三角形的標準斜邊,第二個圖問題實際比大三角心大。
柵格大小為1mm的邊長。測量相差面積剛好和一個方格面積一樣。
