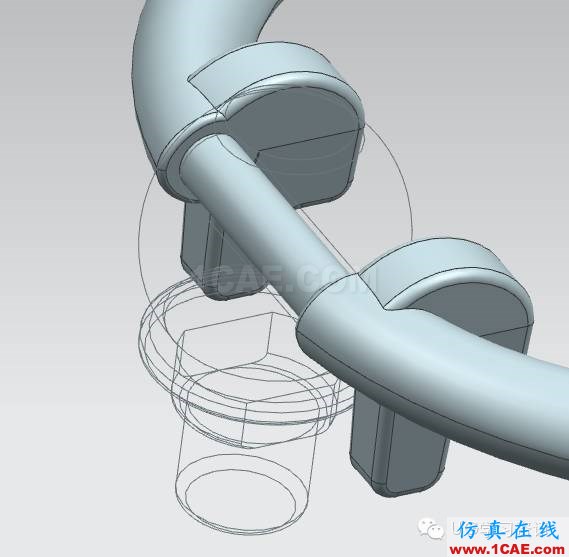

此產品是鋅合金的壓鑄產品。為拉環底座。和拉環裝配如下圖:
拉環為環形無開口,底座為通孔。產品裝配整體無法開模具,分開來生產開模。那么后期裝配需要把底座做為開口,裝上拉環再機械壓回原位。
可以使用UG整體變形,根據曲線來變形產品形狀:
-

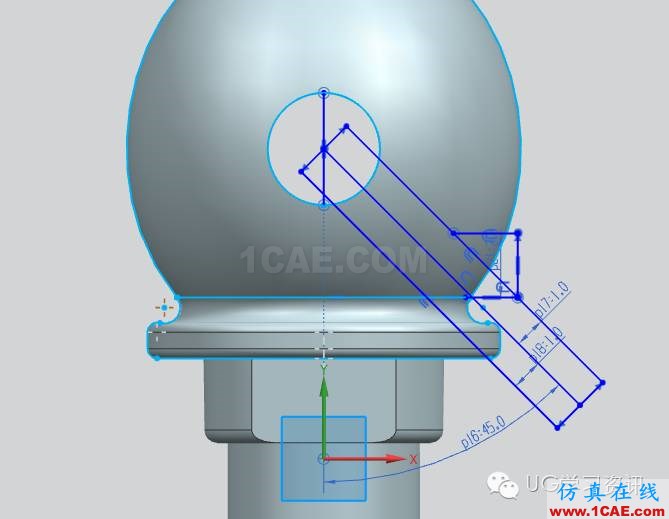

繪制草圖確定產品裝配位置,此圖為45度除裝配,裝配后有2mm間隙,此圖底座孔為3.5mm,拉環配合位為3 mm。裝配后留2mm間隙是減少變形量,只需變形1mm。產品如果變形3mm,產品壓回后形狀很難控制。
-

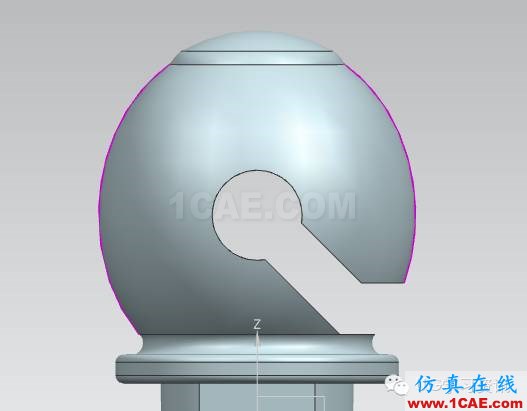

拉伸切割,同時做出產品原始外形輪廓。
-

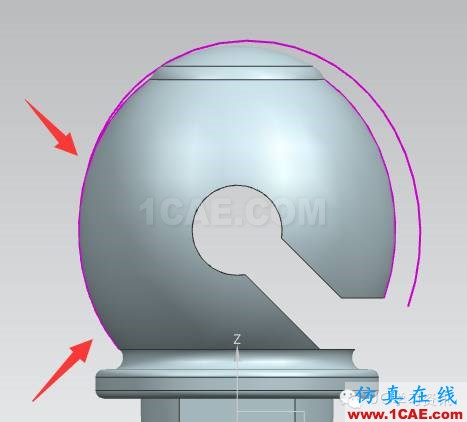

構建變形后輪廓,保證輪廓末端一段重疊。變形后局部能夠光滑連接。
-

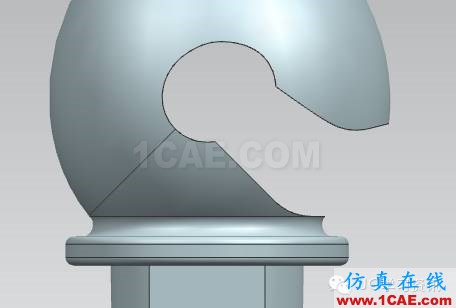

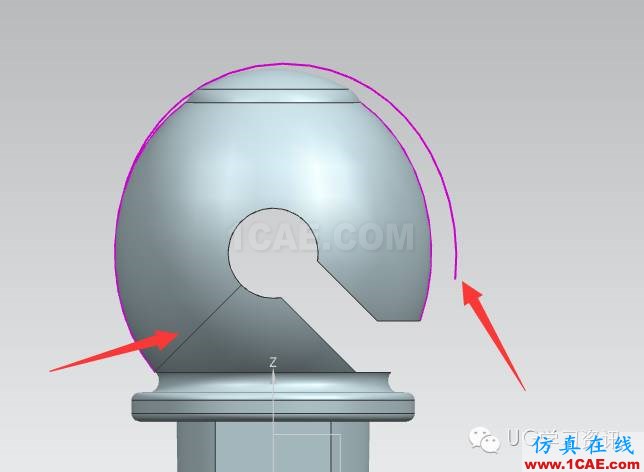

調整變形后曲線和原始曲線周長接近,產品能夠均勻變形。切割需要變形的局部形狀。
-

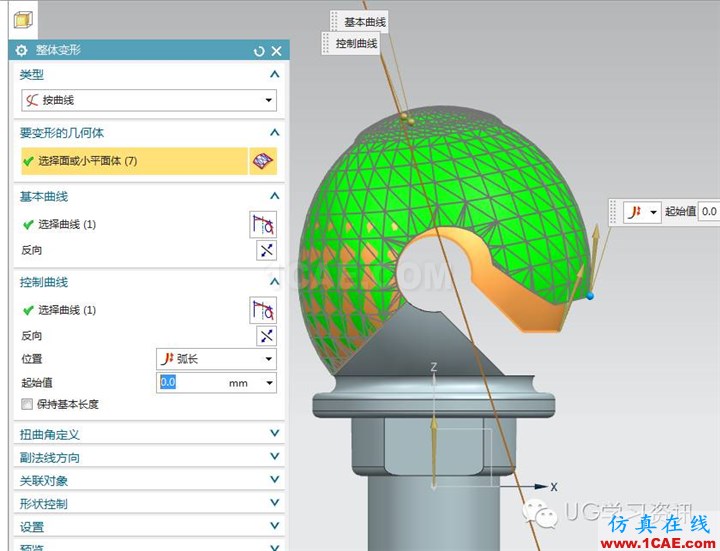

變形
-

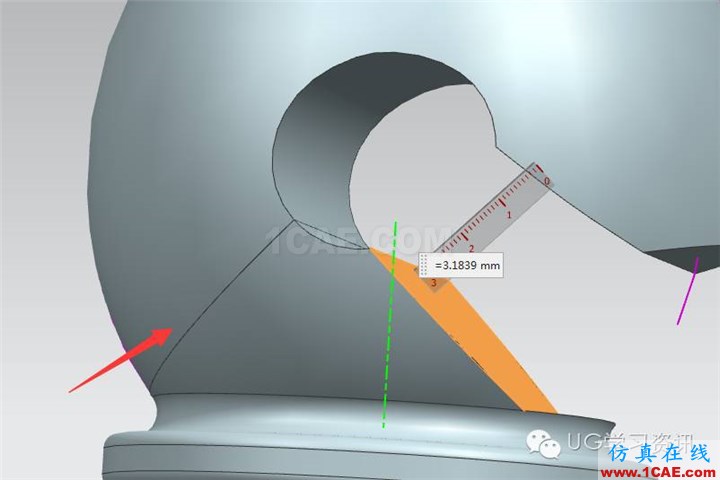

完成,測量開口位置大于3mm。第三步作用在箭頭位置不變形,光滑連接。
產品生產完成,裝上拉環和底座壓回原始形狀即可。
