UG產品設計 工程圖之 “閥體”講解

2016-11-01  by:CAE仿真在線  來源:互聯網

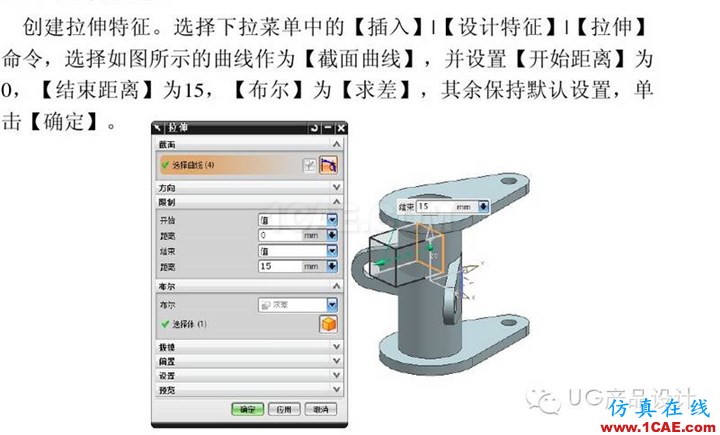

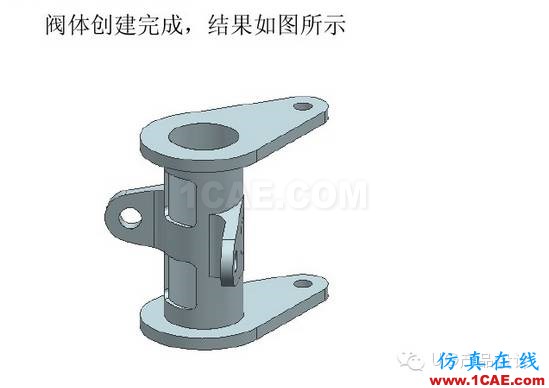

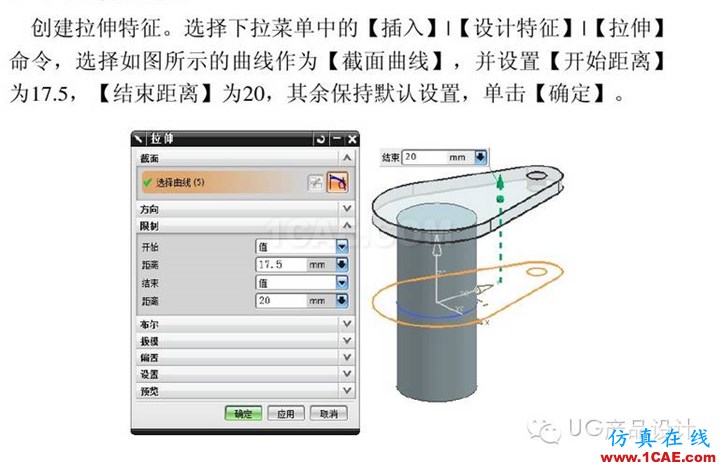

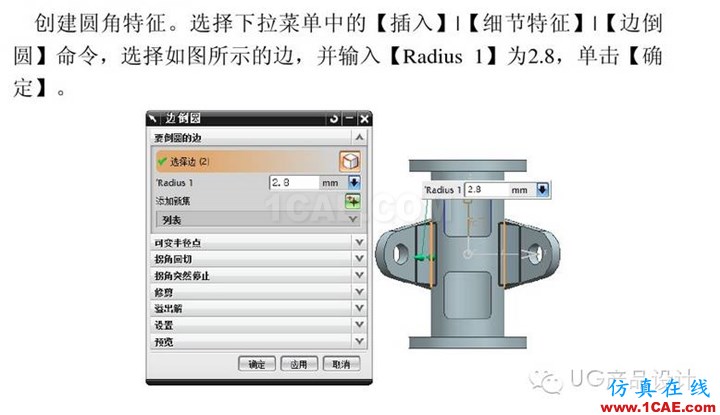

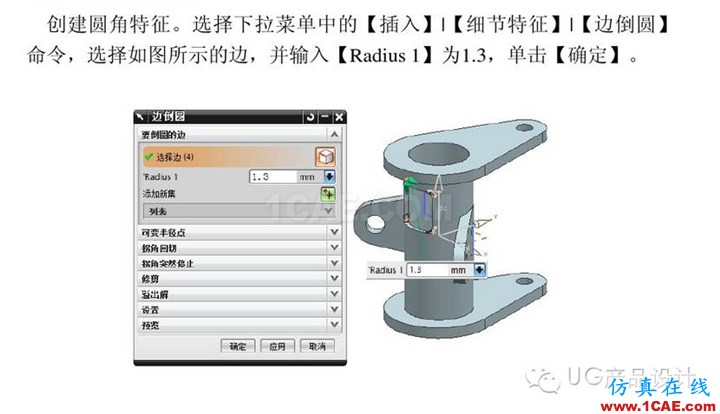

案例閥體設計如圖所示:

UG產品設計 工程圖之 “閥體”講解ug設計技術圖片1

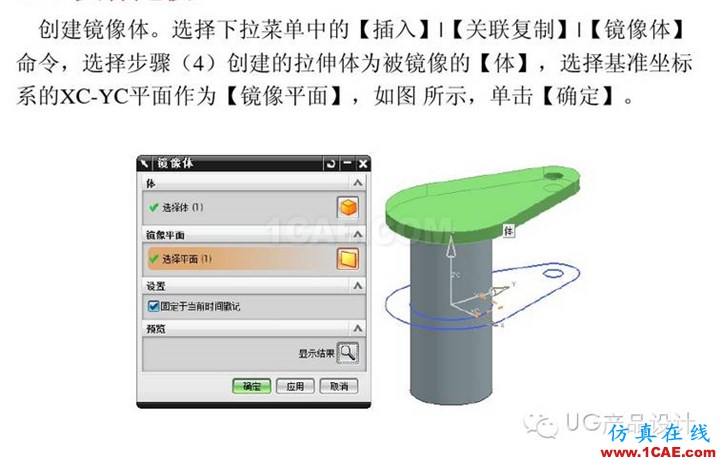

UG產品設計 工程圖之 “閥體”講解ug設計圖片2

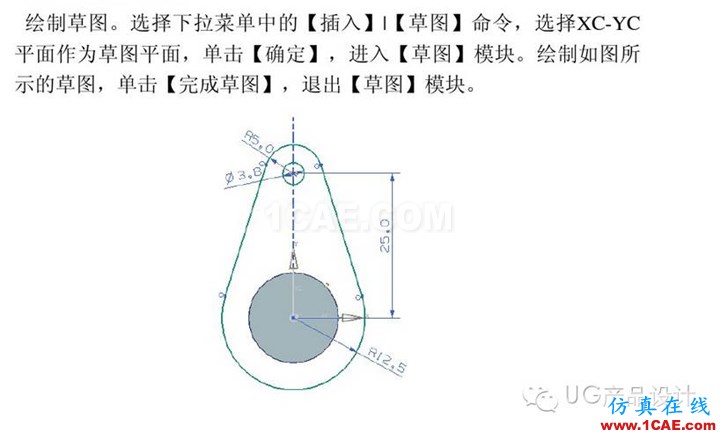

UG產品設計 工程圖之 “閥體”講解ug設計圖片3

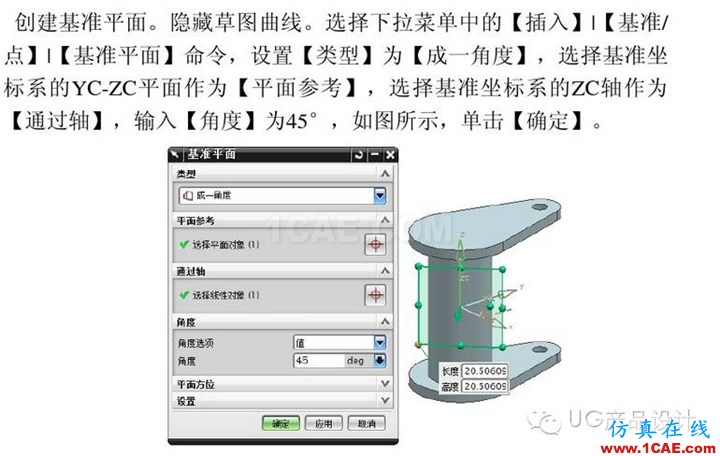

UG產品設計 工程圖之 “閥體”講解ug設計圖片4

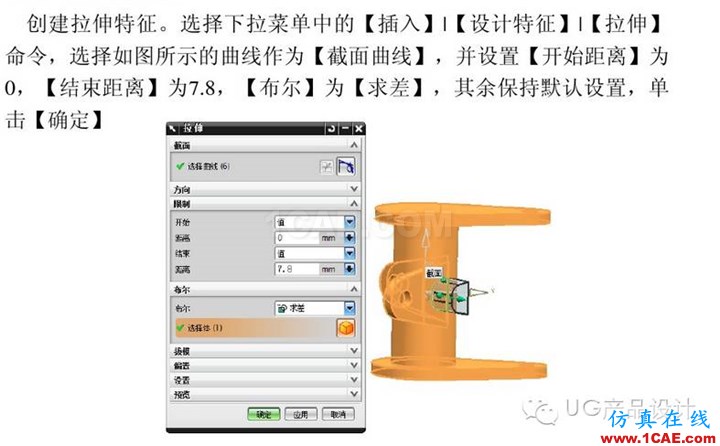

UG產品設計 工程圖之 “閥體”講解ug模具設計技術圖片5

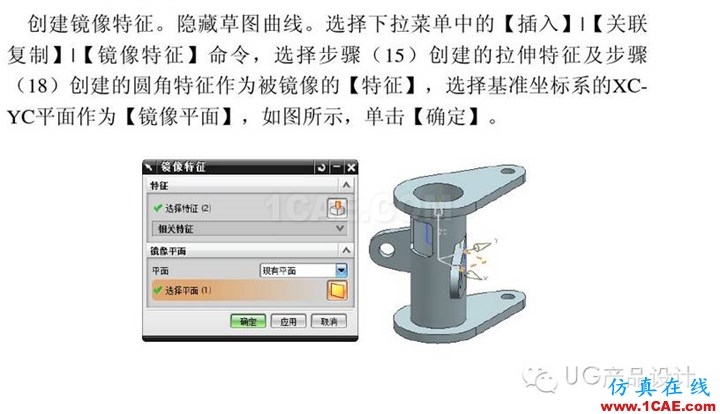

UG產品設計 工程圖之 “閥體”講解ug模具設計技術圖片6

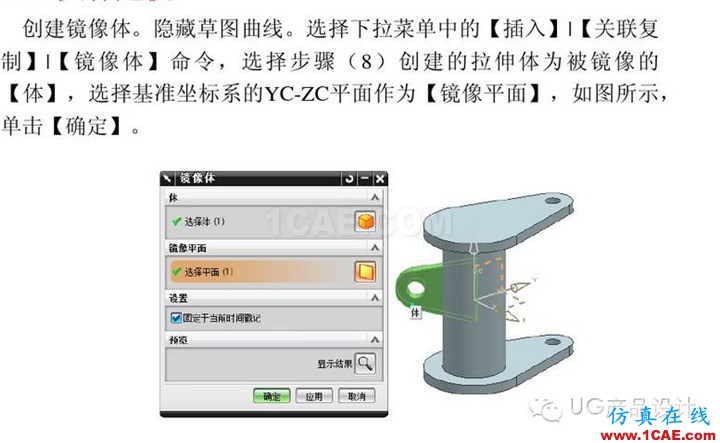

UG產品設計 工程圖之 “閥體”講解ug模具設計技術圖片7

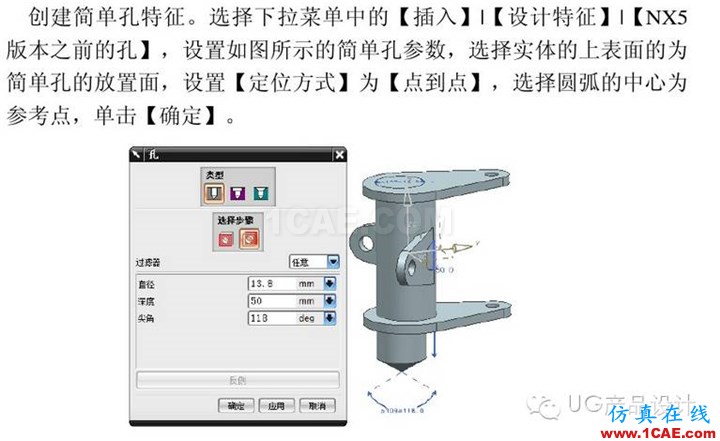

UG產品設計 工程圖之 “閥體”講解ug模具設計技術圖片8

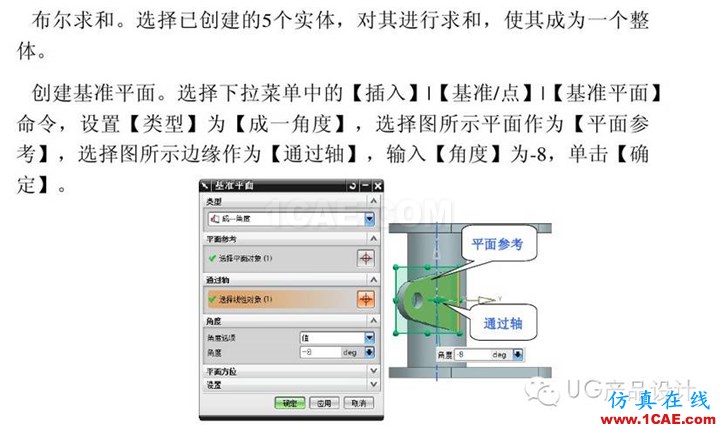

UG產品設計 工程圖之 “閥體”講解ug設計案例圖片9
UG產品設計 工程圖之 “閥體”講解ug設計案例圖片10
UG產品設計 工程圖之 “閥體”講解ug設計案例圖片11
UG產品設計 工程圖之 “閥體”講解ug設計技術圖片12
UG產品設計 工程圖之 “閥體”講解ug設計技術圖片13
UG產品設計 工程圖之 “閥體”講解ug設計技術圖片14
UG產品設計 工程圖之 “閥體”講解ug設計技術圖片15
UG產品設計 工程圖之 “閥體”講解ug培訓資料圖片16
UG產品設計 工程圖之 “閥體”講解ug培訓資料圖片17
UG產品設計 工程圖之 “閥體”講解ug培訓資料圖片18
UG產品設計 工程圖之 “閥體”講解ug培訓資料圖片19
UG產品設計 工程圖之 “閥體”講解ug培訓課程圖片20
UG產品設計 工程圖之 “閥體”講解ug培訓課程圖片21
UG產品設計 工程圖之 “閥體”講解ug培訓課程圖片22
UG產品設計 工程圖之 “閥體”講解ug培訓課程圖片23

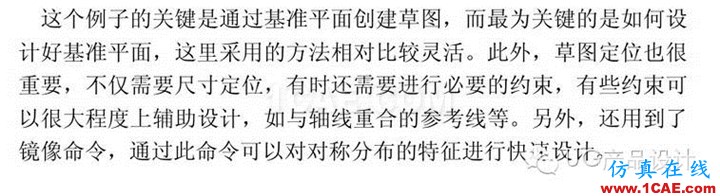

好了,今天講解的案例就到這里了前面也講了2個例子,總工3個案例,介紹了UG實體建模功能,基本涵蓋了實體建模的方法和思路,零件設計的關健是思路要清晰,在設計之前要認真規劃好設計步驟,這樣不但可以使模型層次清楚,便于管理,還可加快設計速度.。
