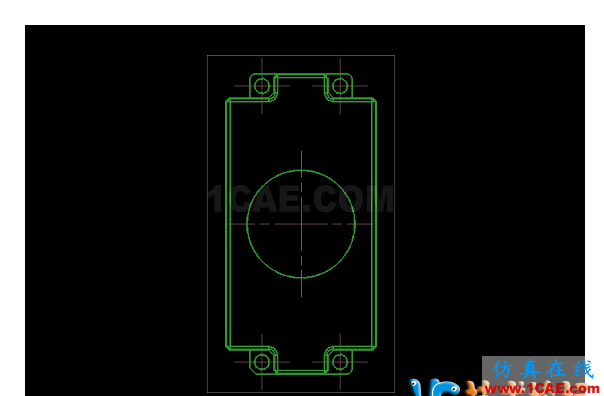

在UG制圖中,中心線的設置很多新手不知道在哪里,今天做此貼分享給大家,希望對大家有幫助,進入制圖模塊添加視圖后,中心線默認顯示如下圖

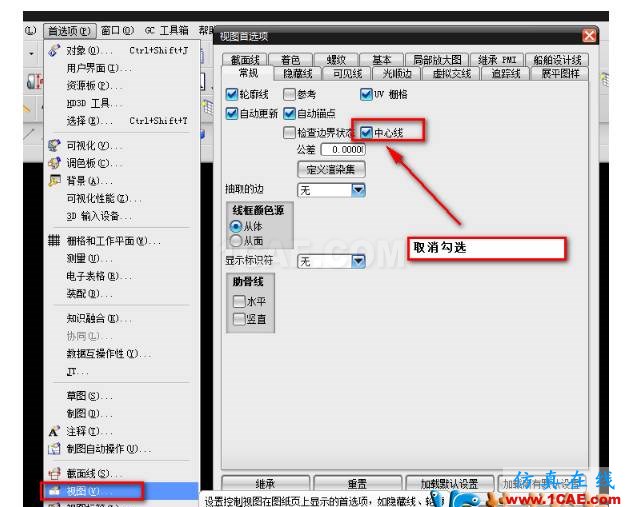

如果希望添加視圖不顯示中心線可在添加視圖前進行如下設置
UG默認的中心線,一般不是自己需要的,此時我們就需要提前進行設置

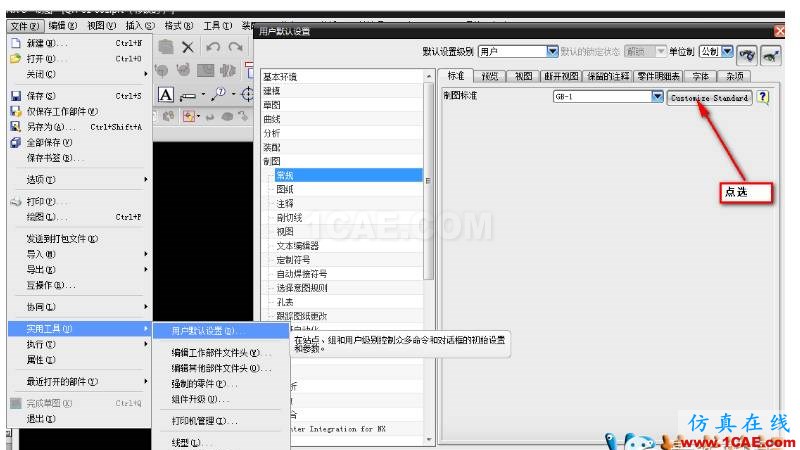

文件----實用工具----用戶默認設置,制圖-----常規

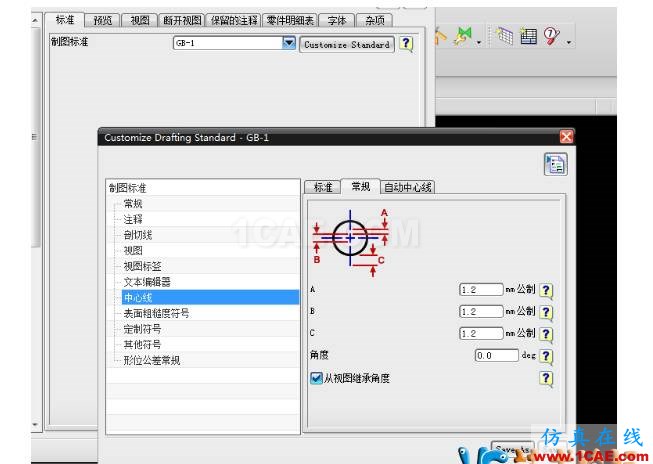

選擇中心線----常規-----設置中心線基本參數,然后保存

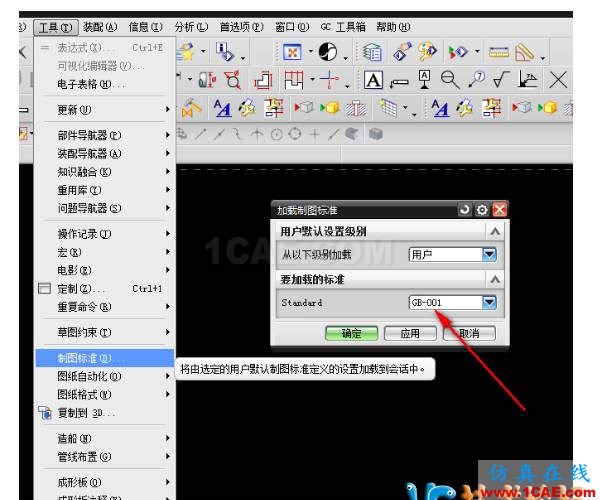

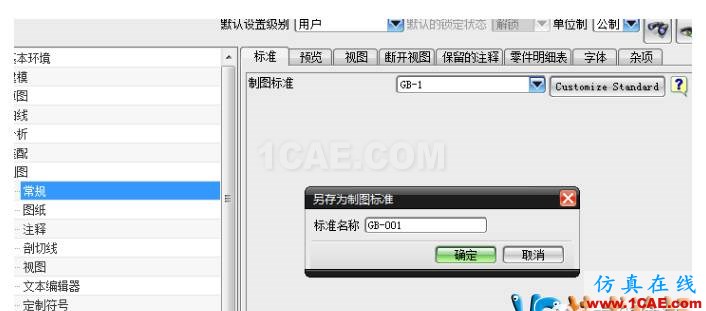

命名保存制圖標準,重新啟動UG
首選項----注釋----符號-----設置好中心線顏色

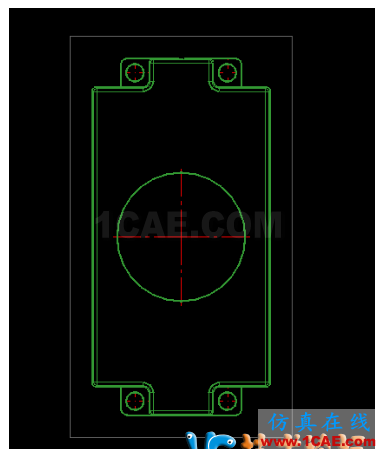

如下圖,設置好后的中心線
