德國TTI公司的設計主管阿貴,前面的故事有提到過他,他真是個“怪才”,他設計出很多非?！扒靶l”的產品,贏得老板和客戶的一致好評,可是他有的時候發起“飆”來,真的有點叫人“吃不消”,他曾經有一句“豪言壯語”說:“不把國輝廠的查工難到趴下,決不罷休?！?

其實我倆也是好朋友,也經常在一起喝酒,但是又經?！案艨者^招”,倒也是不亦樂乎。

上次他設計的那個“出風口”,難得我“死去活來”,最后還是給我搞定了,那個零件經過我簡化,后來在2008年的江蘇省模具設計比賽中,被選為考題。但是有的時候他出的題太難了,我真恨不得咬他一口才解恨。可是我們國輝公司與TTI公司每年有幾千萬的模具生意,看在生意的份上,我也不敢得罪阿貴,所以,他發招過來,我只能老老實實地“接招”。這不,這批模具中,又有了個“驚天地泣鬼神”的“怪物?！泵小扒蛐纬鲲L口”,我們工程部的所有工程師都看得直搖頭,我和羅生對著這個產品也只有相對苦笑。因為塑料是用的尼龍加玻纖,模具零件都是要加硬的(淬火),做起來更是難上加難。

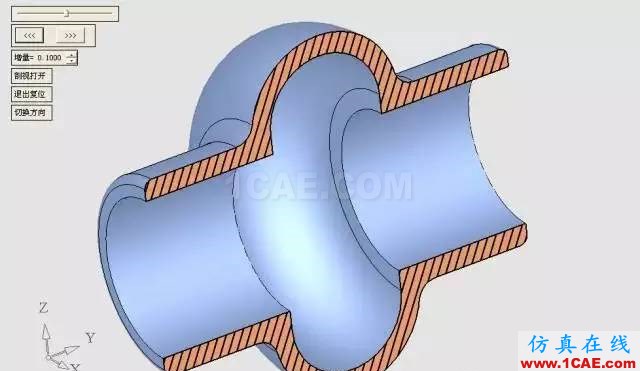

將產品剖開是這樣的:

我打電話給阿貴說:“阿貴啊,你是不是玩過火了啦,我老查投降啦,請你‘老人家’高抬貴手,將產品改簡化一些吧,不然沒法脫模啊”“查工你誤會了,這個零件不是我為難你,是我們德國方面的總工程師提出來的,說是為了空氣動力學方面的要求,還要有強度要求,非要這樣做不可,我也知道這樣做很難脫模,我力爭了幾次,也沒有用。”“不是很難脫模啊”我說:“是根本無法脫模,難道德國人這點常識也沒有嗎?”

一個電話使我涼了半截,但我還是不死心,直接來到他們位于東莞厚街的公司辦公樓,找到了阿貴。

“我說阿貴啊,你對模具也是很熟悉的,你倒是說說看。這個內鼓的部分怎么出模啊?”“你公司以前不是也做過‘爆炸型芯’嗎?”“爆炸你個頭啊,管子的內徑才40mm,你這個內圓環的截面半徑是20mm,難道‘爆炸型芯’的固定部分的尺寸是零啊!根本就是沒有機會,除非是做成二半,再用膠水粘起來”“那樣強度不夠”阿貴說:“產品已經定型了,與很多歐洲的客戶簽了供貨合同,要改也來不及了,你還是快想辦法吧!”

看來,改產品是沒有可能了,回到公司,我拿著產品的“手板”,翻來覆去地看,只感到一陣陣天旋地轉。

他們那個公司的老板是很難說話的,他心目中根本就看不起中國人,他們到東莞來辦廠,不過是想利用這里的免稅政策而已。假如我們的模具搞不定,他就會找借口扣掉我們一大筆模具款。這個“球狀出風口”是一個重要零件,而且是外觀零件,他們也知道是很難做的。模具報價時,我公司派了業務員小陳去簽報價單的,他對模具有點懂,但不是很精通,看到這個零件怪怪的樣子,就寫了一個非常高的價格,混在100多套的其他模具報價里,因為我們是老的供應商,他們老板連看都沒看就簽了字,并且馬上就撥發了預付款。其實他們老板才是聰明人,他肯定知道這個“球狀出風口”的難度,一旦我們拿了預付款,再想后悔就來不及了。事實上我們財務已經收到了預付款,這下子真是啞巴吃黃連,有苦不能說了。

假如模具設計不出來,我這次的“黑鍋”是背定了,但我還是不死心,打了幾十個電話,叫了很多做模的朋友和我的一些徒弟一起來研究,并在酒店里擺了3桌,說是老查遇到了“絕世難題”,如果想不出辦法來,就要“金盆洗手”了!(不可能)

喝酒的細節就不談了,為了不讓我退出“模壇”,朋友們主意倒是出了不少,我舉二個典型的:

1、爆炸成型,先做成直的,局部加熱后用吹瓶機來吹,

2、二次注塑,先做成二半,之間留一個間隙,放到第二套模具里,將第一次注出來的東西當作鑲件,二次注塑時填滿間隙。

應該說,這二種方法都是可以做到的,我也想到過,并且跟阿貴提出來過,但是都被否定了,(太可惡了)。

這時阿廣在角落里不陰不陽地說:“老查,你不是練過武功嗎,我看過武俠小說里有什么‘化功大法’的,你發一下功,把那個內鼓的東西化掉好了?！?

一番話引起了哄堂大笑。聽了這話,我頭腦里好像靈光一閃,突然想到有一種“低熔點合金”,200度左右就會融化,我一拍大腿,好啊,有了!這個只有“初中本科”的“大只廣”,反而一句話驚醒“夢中人”。

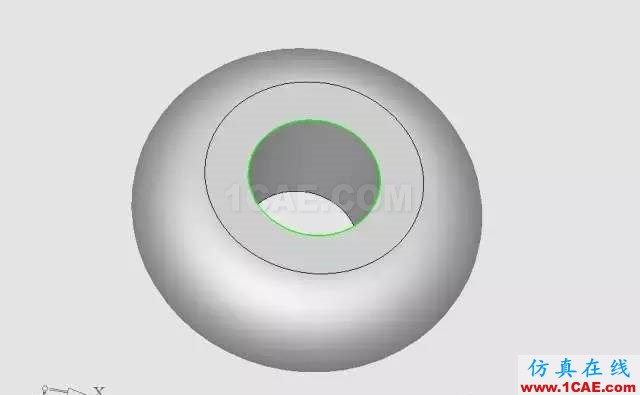

思路有了,做起來就簡單了,我先去買了這種“低熔點合金”,打聽了很久才知道,供應商在廣州解放北路上,我挑選了一種熔點是180°C的,是由:銻、鉛、錫、鉍四種金屬按比例配起來的,這“寶貝”我用過,以前70年代國家大力推廣過,用來做快速模具的。確實很容易熔化,凝固后的硬度也可以達到HB200以上。試驗的時候我先澆鑄毛坯,然后車成下圖的形狀:

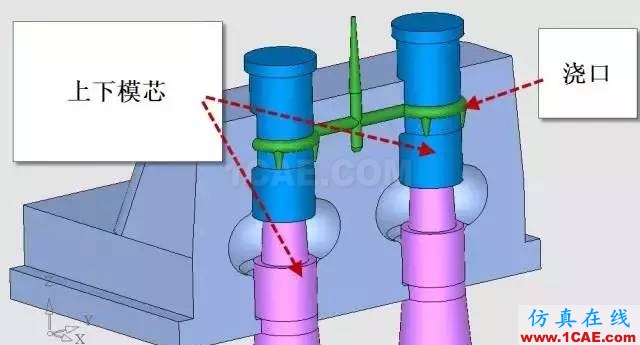

注塑的模具就比較簡單,我是做成一模二腔的:

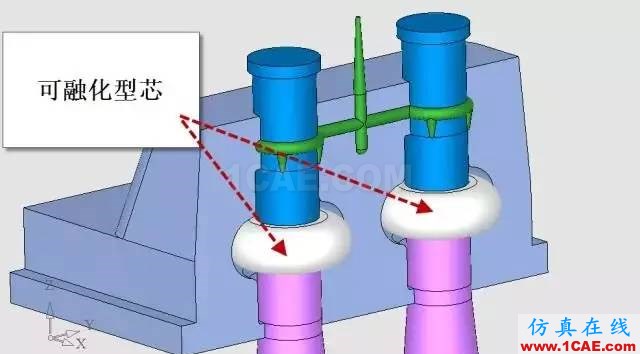

注塑前先將車好的“低熔點合金”的零件放進模具里,套在動模芯上:

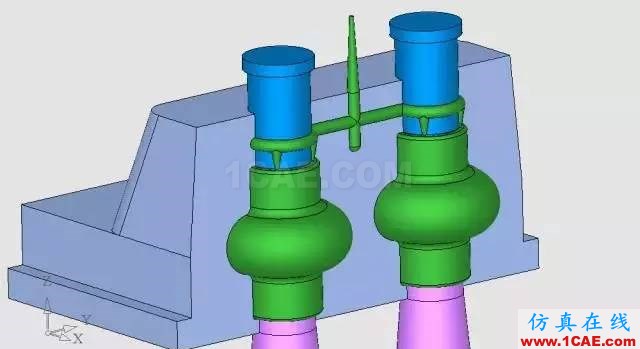

注塑出來是這樣的:

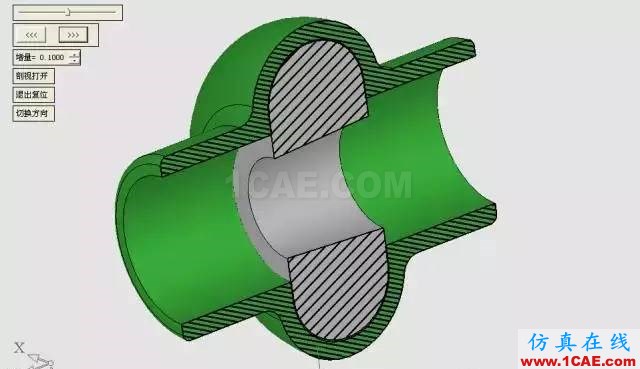

注塑出來的產品的剖面是這樣的:

然后將這個產品放在加熱到250°C的油里面,大約過3分鐘后,用鉗子夾著尼龍的產品,在油里輕輕地洗涮,就得到了完整的產品。然后再用洗潔劑洗掉產品上的油跡,就可以了。

我拿了試出來的第一批產品,來到阿貴的辦公室,阿貴還不相信是注塑成型的,翻來覆去地看,因為他對模具也很精通,按常規,這個產品根本就不可能脫模的。就怕我是做成二半粘起來的。后來又拿去給他們的德國的總工程師看,那個家伙確實是個專家,只看了二眼,看到端面的4個進膠點,就知道的確是注塑成型的,對著我翹起了大拇指,連連說道:“Good Good"

這個過程講起來是如此地輕描淡寫,也沒有任何的操作難度。但是真正想到這個辦法,以及從頭到尾的操作過程,我真的是捏了一把汗,這使我想起了李白的一句詩:兩岸猿聲啼不住,輕舟已過萬重山。
