通過直觀的動畫來了解離合器的幾種類型及其工作原理

2017-05-09 by:CAE仿真在線來源:互聯網

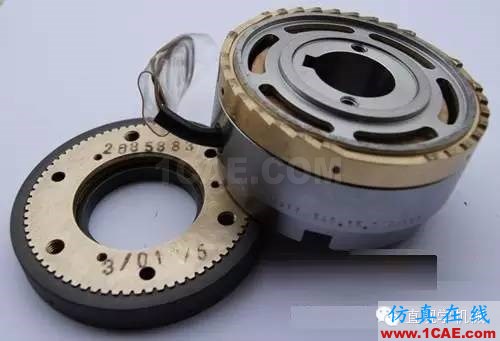

離合器是主、從動部分在同軸線上傳遞動力和運動時,具有接合或分離功能的裝置。

一、離合器的功用和分類

1.功用: 離合器同聯軸器一樣,主要用于軸和軸之間的聯接,使它們一起回轉并傳遞力矩.

2.區別:在機器的運轉或停車過程中可隨時接合或分離,而且迅速可靠,達到操縱傳動系統的斷續,以便進行變速及換向等 ;離合器也可用于過載保護等。而聯軸器須在機器停止運轉后,經拆卸才能分離聯接的兩軸。

3.應用:機械傳動系統的啟動、停止、換向及變速等操作。

4.特點:工作可靠,結合和分離迅速平穩,動作準確,調節和維修方便,操縱方便而且省力,結構簡單等。

二、離合器的分類

1.離合器按控制方法不同

可分為操縱離合器(必須通過操縱元件才具有接合或分離功能的離合器)和自控離合器(在主動部分或從動部分某些性能參數變化時,接合元件具有自行接合和分離功能的離合器。)

2.按操縱方式不同操縱離合器可分為機械離合器、電磁離合器、液壓離合器和氣壓離合器等四種。

3.自控離合器分為超越離合器、離心離合器和安全離合器等三種。

4.機械離合器(在機械機構的直接作用下具有離合功能的離合器)可分為牙嵌式(離合式)和摩擦式離合器兩種。

三、牙嵌式離合器(用爪牙狀零件組成的嵌合副的離合器)

1.組成:由兩個端面帶牙的半離合器所組成;

2.工作原理:兩個半離合器Ⅰ固聯在主動軸上,半離合器Ⅱ用導鍵(或花鍵)與從動軸聯接;通過操縱機構使離合器Ⅱ沿導鍵作軸向運動,兩軸靠兩個半離合器端面的牙嵌合來聯接。

3.特點:優點:牙嵌離合器結構簡單,外廓尺寸小,接合后所聯接的兩軸不會發生相對轉動;操作方便,能傳遞較大的轉矩。缺點:結合時有沖擊。

4.應用:宜用于低速、停車時接合。

四、齒形離合器(用內齒和外齒組成嵌合副的離合器)

1.組成:軸、聯接套、內齒輪、外齒輪、轉套、小孔、插銷、擋板、螺旋槽和螺孔。

2.原理:軸上安裝有聯接套,聯接套左端套裝有內齒輪,聯接套中部與外齒輪連接,聯接套右端套裝有轉套,聯接套與轉套連接處有小孔,插銷頭部插入小孔中,聯接套右端面安裝有擋板。外齒輪的無齒部分有兩條對稱螺旋槽,轉套上有兩對稱螺孔,插銷穿過外齒輪的螺旋槽以螺紋方式與轉套連接。聯接套與外齒輪的連接方式為花鍵連接或內外齒輪連接。

3.特點:本裝置采用螺旋槽導向使齒輪離合,結構簡單,安裝和維修方便,易于操作。

4.應用:機床變速箱中

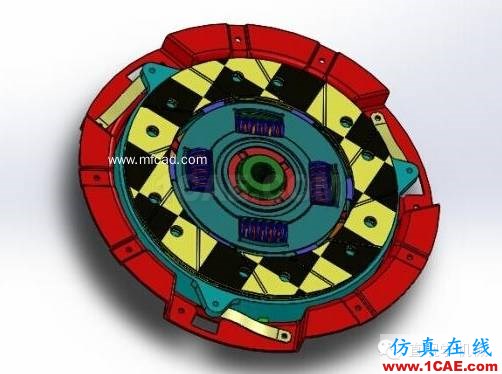

五、摩擦式離合器

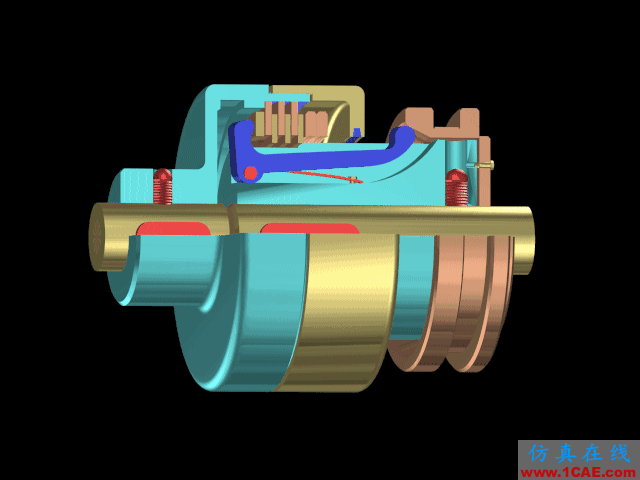

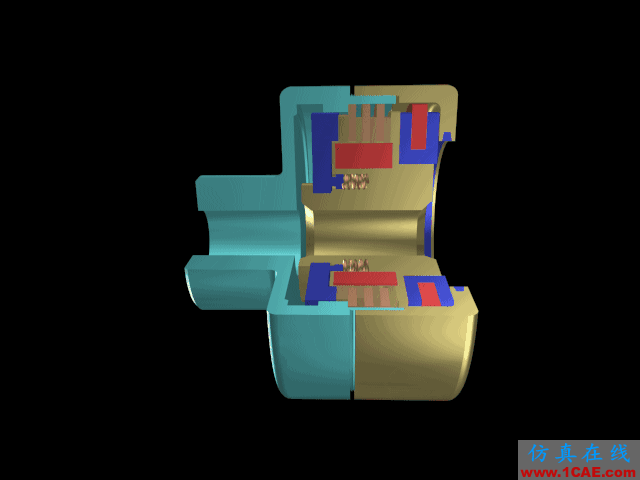

1.工作原理:摩擦離合器是靠工作面上的摩擦力矩來傳遞力矩的。

2.特點:在接合過程中由于接合面的壓力是逐漸增加的,故能在主、從動軸有較大的轉速差的情況下平穩地進行接合;過載時,摩擦面間將發生打滑,從而避免其它零件的損壞。
