搜索一種有效提高齒輪彎曲強度和降低齒輪噪聲的方法
2017-07-05 by:CAE仿真在線 來源:互聯網
隨著科技進度,汽車工業的快速發展,特別是全球化環保意識的提高和對安全及舒適性的要求越來越高,人們對汽車變速器提出了越來越高的質量要求。
漸開線圓柱齒輪齒根圓角以往在變速器廠不太重視。我們知道,切齒刀具的齒頂圓角半徑不同,所得到的齒根過渡曲線圓角也不相同。我國齒輪國家標準中規定了基準齒廓的齒根圓角半徑 ,除非產品圖紙對齒根圓角半徑有特別注明要求之外,通常都沒有嚴格檢驗并控制這一參數。但是,實踐表明采用單圓孤齒根圓角可以極大地提高齒輪抗彎強度從而提高承載能力。采用齒頂為整圓弧的切齒刀具,加工單圓孤齒根圓角來提高齒輪強度已經越來越受到了重視。
齒形、齒向修形,可以有效降低齒輪傳動噪聲,提高齒輪承載能力和安全系數,延長齒輪工作壽命。我國現有的滾齒-剃齒生產加工方式不僅具有較高的加工效率和較低的加工成本,而且也可大幅度提高齒輪精度和表面粗糙度。剃齒能實現齒形、齒向修形,從而降低齒輪傳動噪聲,提高齒輪承載能力和安全系數,延長齒輪工作壽命。在現代齒輪加工中,齒輪噪聲控制已成為一個重要的質量控制環節,齒輪噪聲控制水平不僅代表一個齒輪制造廠的質量水平,而且直接受到有關環保法規的制約。
齒輪彎曲強度的影響因素及控制方法
載荷作用側的齒廓根部的最大拉應力作為名義彎曲應力,并經相應的系數修正后作為計算齒根應力。主要與嚙合起始圓直徑、齒根過渡曲線及危險截面齒厚有關。
1)嚙合起始圓直徑
圖1 嚙合起始圓直徑
圖中:rg1、rg2—嚙合起始圓半徑,mm;rb1、rb2—基圓半徑,mm。
嚙合起始圓直徑推導比較簡單,這里不再復述。
2)危險截面齒厚SFn
齒形系數YF是考慮載荷作用于單對齒嚙合區外界點時齒形對名義彎曲應力的影響(參見圖2),按圖2所示定義,外齒輪的齒形系數YF可由下式確定:
式中:mn— 齒輪法向模數,mm;an— 法向分度圓壓力角;
aFen,hFe ,SFn的定義見圖 2。
式(1)適用于標準或變位的直齒輪和斜齒輪。對于斜齒輪,齒形系數按法截面確定,即按當量齒數zn進行計算。大、小輪的齒形系數應分別確定。

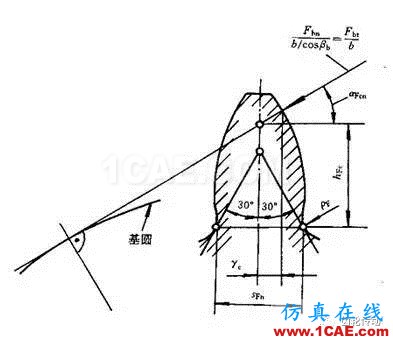

圖 2 影響外齒輪齒形系數 YF的各參數
3) 提高抗彎強度的有效途徑——采用單圓孤齒根圓角
采用齒條型刀具加工齒輪時,如果刀具齒廓的頂部只具有一個圓角(即整圓弧,見圖3-a),則切出的齒根過渡曲線如圖4-a所示。
采用齒條型刀具(如滾刀)加工齒輪時,如果刀具齒廓的頂部具有兩個圓角(見圖3-b)則切出的齒根過渡曲線如4-b所示。
a)
b)
圖3 齒條型刀具齒頂圓角
a)
b)
圖4 不同刀尖圓尖切出的的齒根過渡曲線
實踐表明采用齒頂為整圓弧的切齒刀具,加工出的單圓孤齒根圓角不僅加大危險截面的齒厚SFn厚度,并且大大降低了齒根應力集中。實驗證明齒輪的抗彎強度可以提高20%以上。
齒輪傳動噪聲的影響因素及控制方法
齒輪噪聲更準確地應稱為齒輪傳動噪聲,其聲源為齒輪嚙合傳動中的相互撞擊。齒輪傳動中的撞擊主要由齒輪嚙合剛性的周期性變化以及齒輪傳動誤差和安裝誤差引起。
1) 齒輪嚙合剛性的周期性變化對傳動噪聲的影響
嚙合剛性的變化是指齒輪傳動中因同時嚙合齒數不同而引起的嚙合輪齒承受載荷的變化,并由此引起輪齒變形量的變化。在直齒輪傳動中,嚙合線上的同時嚙合齒數在1~2對之間變化,而其傳動的扭矩近似恒定。因此,當一對輪齒嚙合時,全部載荷均作用于該對輪齒,其變形量較大;當兩對輪齒嚙合時,載荷由兩對輪齒共同承擔,每對輪齒的負荷減半,此時輪齒變形量較小。這一結果使齒輪的實際嚙合點并非總是處于嚙合線的理論嚙合位置,由此產生的傳動誤差使輸出軸的運動滯后于輸入軸的運動。主、被動齒輪在嚙合線外進入嚙合時,其速度的瞬時差異造成在被動齒輪齒頂處產生撞擊。在不同載荷下齒輪傳動產生的噪聲程度不同,其原因在于不同載荷下輪齒產生的變形量不同,造成的撞擊程度不同。斜齒輪的嚙合剛性取決于嚙合輪齒的接觸線總長度,故同時嚙合齒數的變化對嚙合剛性影響不大。
2) 齒輪傳動誤差和安裝誤差對傳動噪聲的影響
齒輪傳動裝置空載運行時,傳動噪聲的影響因素主要為齒輪的加工誤差和安裝誤差,包括齒形誤差、齒距誤差、齒圈跳動、安裝后齒輪的軸線度、平行度及中心距誤差等。當然,這些誤差對傳動裝置在負載下運行的傳動噪聲也有影響。
a. 齒形誤差會引起與嚙合頻率相同的傳動誤差及噪聲,是引起嚙合頻率上噪聲分量的主要原因。中凹齒形是不能接受的,加工中應盡量避免。
b. 齒距誤差為隨機誤差,產生的噪聲頻率與嚙合頻率不同,不會提高嚙合頻率上的噪聲幅度,但會加寬齒輪噪聲音頻的帶寬。
c. 軸線在節平面上投影的不平行、齒向誤差以及軸在傳動負載下的變形會使輪齒在齒寬方向上的接觸長度縮短,造成嚙合剛性下降,由此產生的傳動誤差及齒輪傳動嚙合剛性的周期性變化是產生噪聲的另一原因,其對斜齒輪傳動影響更大。
3) 控制齒輪噪聲的有效途徑——齒輪修形
齒輪傳動中的撞擊是產生噪聲的主要原因,因此,消除或減小齒輪傳動中的撞擊是降低噪聲的有效途徑。采用齒輪修形能有效減小齒輪傳動中的撞擊,從而控制齒輪傳動噪聲,因此該方法在齒輪傳動設計中得到了廣泛應用。
齒輪修形在某些場合下比提高齒輪精度更為有效。雖然提高齒輪精度可以減小齒輪傳動誤差,降低齒輪傳動噪聲(尤其是空載狀態下的噪聲),但在負載下可能會因輪齒變形而產生傳動誤差,且隨著載荷增加,傳動誤差及噪聲也隨之增大。而采用齒輪修形卻能有效改善這一現象。圖5所示為齒形、齒向的修形曲線,供大家參考。 各個變速器生產廠家應從實際出發,結合本企業的產品特點,開發出適合自已企業的修形曲線。
a)
b)

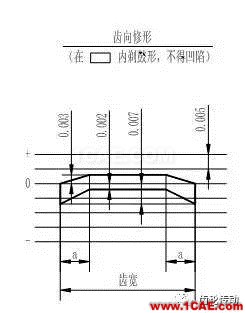

圖5 齒形、齒向的修形
圖5a:a=mn,例,mn=3.5,a=3.5 mm;
圖5b:a=嚙合長度X(端面重合度-1)/2,例,嚙合長度=12,端面重合度=1.3,a=12x(1.3-1)/2=1.8 mm;
齒輪修形方式主要有齒形修形和齒向修形。
a. 齒形修形,齒形修形的齒頂和齒根修形起始點分別位于單一齒廓嚙合時的最高點和最低點,齒頂和齒根修形量等于特定載荷下一對齒嚙合時的輪齒變形量。并且輪齒的修形起始點應分別靠近齒頂和齒根,以保證有足夠長的齒面無修形,即保證在嚙合線上至少有一個基距的長度范圍為標準漸開線齒形傳動。齒形修形可保證在特定載荷下齒輪的傳動誤差最小。當載荷變化時,因輪齒變形量不同,會產生一定的傳動誤差(空載下傳動誤差最大)。齒形修形適用于傳動載荷和傳動速度恒定的場合。
b. 齒向修形齒向修形對于減小大螺旋角斜齒輪的傳動誤差尤為重要。由于斜齒輪的嚙合剛性與同時嚙合輪齒的接觸線總長度成正比,如嚙合輪齒的接觸線總長度保持恒定,則齒輪的傳動誤差將不受傳動載荷變動的影響。如果齒輪軸線不平行,在載荷作用下軸的變形或齒輪齒向的熱處理變形將使齒輪的載荷移向輪齒一端,使齒面的實際接觸寬度縮短。這不僅會造成輪齒局部過載損壞,而且會使斜齒輪嚙合的接觸線總長度急劇減小,從而嚴重影響斜齒輪傳動的嚙合剛性,導致因載荷變動而產生傳動誤差。將輪齒在齒向上修成鼓形或錐形可減小軸線不平行及軸負載后變形的影響,但對鼓形量應嚴格控制,因?yàn)楣男瘟窟^大會造成嚙合輪齒接觸線總長度變短,影響齒輪的嚙合剛性。為消除或減小傳動誤差,有必要對齒形和齒向同時進行修形。在某些特殊場合,對斜齒輪齒面進行拓?fù)湫扌慰墒过X輪傳動噪聲顯著降低。試驗證明:①齒向修形可降低傳動噪聲2~8分貝;②齒形修形可降低傳動噪聲5分貝(尤其適用于直齒輪傳動)。
