最近一直在研究流固耦合邊界的設置問題,開始的時候很迷茫,原以為需要很復雜的設置過程才能建立起流體和固體只簡單聯系,但是經過多次建模分析計算,比較之后才恍然大悟,原來是這樣簡單,很多時候由于我們的思維定勢而把很多簡單的問題復雜化,浪費時間精力很不值得。下面與大家分享流固耦合傳熱設置時需要注意的地方:只要...

繼續閱讀>>

使用gambit時可能遇到的問題問題1: 如果體網格做好后,感覺質量不好,然后將體網格刪除,在其面上重新作網格,結果發現網格都脫離面,不再附體了,比其先前的網格質量更差了. 原因: 刪除體網格時,也許連同較低層次的網格都刪除了.上面的脫離面可能是需要的體的面. 解決方法: 重新生成了面,在重新劃分網格 問題2: 在gambit下...

繼續閱讀>>

1.北京航空航天大學流體力學研究所 http://www.buaa.edu.cn/dept5/stress.htm 包括國家計算流體力學重點實驗室(由李椿萱院士和張函信院士主持)和流體力學開放實驗室 2. 美國布朗大學流體機械研究中心 http://www.cfm.brow.edu 了解流體機械的諸多方面 3.美國ssesco公司CFD技術服務中心 http://www.ssesco.com/files/cfd...

繼續閱讀>>

怎樣判斷FLUENT的計算結果是否收斂? 1、觀察點處的值不再隨計算步驟的增加而變化;2、各個參數的殘差隨計算步數的增加而降低,最后趨于平緩;3、要滿足質量守恒(計算中不牽涉到能量)或者是質量與能量守恒(計算中牽涉到能量)。特別要指出的是,即使前兩個判據都已經滿足了,也并不表示已經得到合理的收斂解了,因為,如果松弛...

繼續閱讀>>

Fluent軟件的應用領域包括:航天設計 汽車設計 生物醫學工業 化學處理工業 石油天然氣工業 發電系統 半導體設計 渦輪機設計 HAVC & R 設計 玻璃加工應用 -------------------------------------------------------------------------------- 航天設計 航天工業開辟了使用CFD優化外流空氣動力學的先河。FLUENT軟件在...

繼續閱讀>>

中文名稱:TrueGrid六面體網格劃分工具 TrueGrid--專業級的FEA/CFD網格劃分軟件--強大的六面體網格剖分功能 世界著名、專業通用的網格劃分前處理軟件,支持大部分有限元分析(FEA)及計算流體動力學(CFD)軟件;  全交互式﹑批處理﹑宏和關鍵字操作;可快速地建立復雜幾何物體的網格;   支持一般CAD/CAM ...

繼續閱讀>>

一個典型的FLOTRAN分析有如下七個主要步驟: 1. 確定問題的區域。 2. 確定流體的狀態。 3. 生成有限元網格。 4. 施加邊界條件。 5. 設置FLOTRAN分析參數。 6. 求解。 7. 檢查結果。 第一步:確定問題的區域 用戶必須確定所分析問題的明確的范圍,將問題的邊界設置在條件已知的地方,如果并 不知道精確的邊界條件而必須作假定...

繼續閱讀>>

第一章 FLOTRAN 計算流體動力學(CFD)分析概述 FLOTRAN CFD 分析的概念 ANSYS程序中的FLOTRAN CFD分析功能是一個用于分析二維及三維流體流動 場的先進的工 具,使用ANSYS中用于FLOTRAN CFD分析的FLUID 141和FLUID 142 單元,可解決如下問題 : · 作用于氣動翼(葉)型上的升力和阻力 · 超音速噴管中的流場 · 彎管中流體...

繼續閱讀>>

A.在ANSYS中: 1.打開ANSYS網格文件 2.輸入命令: ALLSEL,ALL 或 選取你要的網格和節點. 3.輸入命令: CDWRITE,DB,yourfilename,cdb,,, 或: Menu Paths Main Menu>Preprocessor>Archive Model>Write B.在Fluent中: 1. Menu Paths: File>Import>ANSYS>Input File... 2. 選取 yourfilename.cdb 3. 按 OK.

繼續閱讀>>

湍流模型選取的準則 湍流模型選取的準則:流體是否可壓、建立特殊的可行的問題、精度的要求、計算機的能力、時間的限制。為了選擇最好的模型,你需要了解不同條件的適用范圍和限制。 FLUENT軟件中提供以下湍流模型:1 Spalart-Allmaras 模型;2k-ε...

繼續閱讀>>

低雷諾模型 在GUI面板中我們只能看到三種k-e模型,但是實際上低雷諾數湍流模型我們同樣可以使用。 具體操作一共有兩步, 第一步,先在viscous model面板中選擇k-e模型; 第二步,鍵入下面的命令: define/models/viscous/tub...

繼續閱讀>>

以前老早就在別的博客上看到在fluent中添加隱藏模型,一直自己沒有試試好使不?首先給出fluent中添加隱藏模型的方法,大家也來試試看。 在FLUENT使用過程中,我們會發現FLUENT把諸如MHD之類的模塊隱藏掉了,如何添加它們呢?步驟如下: 1.讀入你的case文件 2.在文本區域(也就是那一大片空白區域)中輸入define,然后回車 3.然...

繼續閱讀>>

在FLUENT中,可以使用標準SIMPLE算法和SIMPLEC(SIMPLE-Consistent)算法,默認是SIMPLE算法,但是對于許多問題如果使用SIMPLEC可能會得到更好的結果,尤其是可以應用增加的亞松馳迭代時,具體介紹如下: 對于相對簡單的問題(如:沒有附加模型激活的層流流動),其收斂性已經被壓力速度耦合所限制,你通常可以用SIMPLEC算法很快得...

繼續閱讀>>

壓力基求解器是從原來的分離式求解器發展來的,按順序一次求解動量方程、壓力修正方程、能量方程和組分方程及其他標量方程,如湍流方程等,和之前不同的是,壓力基求解器還增加了耦合算法,可以自由在分離求解和耦合求解之間轉換,耦合求解就是一次求解前述的動量方程、壓力修正方程、能量方程和組分方程,然后再求解其他標量...

繼續閱讀>>

在main menu中選擇Archive Model ,再點擊Write,最后選中DB All finite element information就可以存成CDB格式了。 如何從Fluent中導入Ansys網格 第一步:在ANSYS中: 1.打開ANSYS網格文件 2.輸入命令: ALLSEL,ALL 或 選取你要的網格和節點. 3.輸入命令: CDWRITE,DB,yourfilename,cdb,,, 或: Menu Paths Main Menu>Prepr...

繼續閱讀>>

選擇多相流模型的基本原則通常,你一旦決定了采用何種模式最能符合實際的流動,那么就可以根據以下的原則來挑選最佳的模型?！τ隗w積率小于10%的氣泡、液滴和粒子負載流動,采用離散相模型?！τ陔x散相混合物或者單獨的離散相體積率超出10%的氣泡、液滴和粒子負載流動,采用混合物模型或者歐拉模型·對于活塞流,采用VOF...

繼續閱讀>>

Fluent 使用指南 步驟一:網格 1.讀入網格(*.Msh) File → Read → Case 讀入網格后,在窗口顯示進程 2.檢查網格 Grid → Check' Fluent對網格進行多種檢查,并顯示結果。注意最小容積,確保最小容積值為正。 3.顯示網格 Display → Grid ①以默認格式顯示網格 可以用鼠標右鍵檢查邊界區域、數量、名稱、類型將在窗口顯示...

繼續閱讀>>

GAMBIT使用要點 一、圖形用戶界面 包括:主菜單,圖形窗口,抄本窗口,命令文本框,描述窗口,操作工具面板,副面板,圖形/窗口控制面板。工具面板上按鈕左下方帶?符號的說明有可選列表(用右鍵打開)。 二、圖形窗口內的鼠標操作方式 (1)Display:左鍵-旋轉,中鍵-移動,右鍵上下-縮放,右鍵左右-旋轉,Ctrl+左鍵-放大, 雙擊中鍵-顯...

繼續閱讀>>

僅僅就我接觸過得談?wù)剬luent的認識,并說說哪些用戶適合用,哪些不適合fluent對我來說最麻煩的不在里面的設置,因為我本身解決的就是高速流動可壓縮N-S方程,而且本人也是學力學的,諸如邊界條件設置等概念還是非常清楚的 同時我接觸的流場模擬,都不會有很特別的介質,所以設置起來很簡單。 對我來說,頗費周折的是gambit做...

繼續閱讀>>

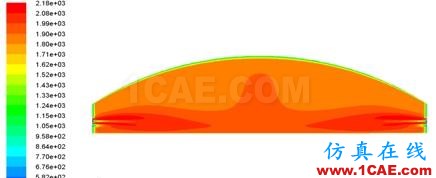

案例行業:通用機械案例類別:熱流分析 問題描述:全氧燃燒的三維數值模擬。 計算內容:

繼續閱讀>>

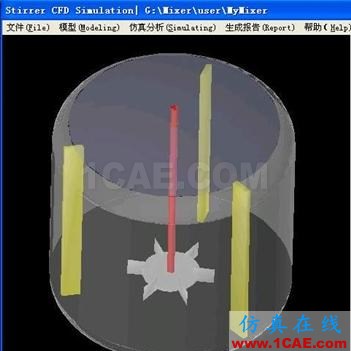

沼氣攪拌器流場的數值模擬與攪拌器參數優化的軟件開發 為了同時滿足物料的充分混合與較低的能耗要求,攪拌器設計時的參數選擇尤其重要。設備的放大必須滿足相應的相似性條件,需要大量的實驗設備與做大量的實驗,并且可靠性較低?；谟邢拊腃FD模擬技術可以盡可能地減少實驗設備與試驗次數,并可提高攪拌器設計的可靠性...

繼續閱讀>>

FLUENT中各種邊界條件的適用范圍 速度入口邊界條件:用于定義流動入口邊界的速度和標量。 壓力入口邊界條件:用來定義流動入口邊界的總壓和其它標量。 質量流動入口邊界條件:用于已知入口質量流速的可壓縮流動。在不可壓縮流動中不必指定入口的質量流,因為當密度是常數時,速度入口邊界條件就確定了質量流條件。 壓力出口...

繼續閱讀>>

等值線圖繪制,選擇contours 面板下的 surfacetype即可,此時若需要云圖,點擊filled即可。選擇nodesvalues時是對云圖中的數據進行插值運算,或者是平滑處理,即是點擊nodesvalues前后是對圖中等值線的鋸齒部分的有無處理。而單獨surfaces后,圖像會出現網格的背景。 對于fluent繪制出來的云圖,若想從圖中得到觀察點的云圖數...

繼續閱讀>>

1初始化和邊界條件1 FLUENT的初始化面板中有一項是設置從哪個地方開始計算(computefrom),選擇從不同的邊界開始計算有很大的區別嗎?該怎樣根據具體問題選擇從哪里計算呢?比如有兩個速度入口A和B,還有壓力出口等等,是選速度入口還是壓力出口?如果選速度入口,有兩個,該選哪個呀?有沒有什么原則標準之類的東西? 一般是選取AL...

繼續閱讀>>

對于瞬態cell zone和邊界條件,profile有兩種方式: 標注profile格式,如((sampleprofile transient 3 0)(time123)(u102030)) sampleprofile是文件名,3是時間點數,0是指非周期的,若是周期的設置為1。 表格形式的瞬態profile定義,如 sampletabprofile 2 3 0time u1 102 203 30

繼續閱讀>>

單/雙精度解算器1, 如果幾何體為細長形的,用雙精度的;2, 如果模型中存在通過小直徑管道相連的多個封閉區域,不同區域之間存在很大的壓差,用雙精度。3, 對于有較高的熱傳導率的問題和對于有較大的面比的網格,用雙精度。Cortex 是fluent為用戶提供接口和圖形的一個過程。邊界條件被記錄后,如果以后再讀入的話,是按照相應的...

繼續閱讀>>

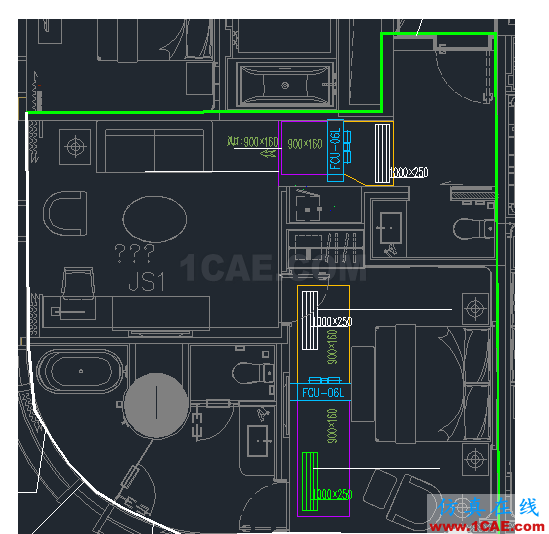

針對之前的一個咨詢課題,總結了一下,簡單介紹了室內空調流場分析和熱場分析的基本方法,根據CAD圖紙來建立室內的三維圖,其中考慮了室內墻的厚度,和室外玻璃,不同墻等材料,室內燈泡,電器,床,等家具家電折算為體熱源平攤到室內中,考慮太陽光的輻射作用,主要從玻璃墻處進入室內,設置為面熱源進入計算域,模型的CAD圖紙如下所...

繼續閱讀>>

1FLUENT軟件技術優勢 1前處理方面 ANSYS擁有全球最著名的ICEM高端網格劃分工具,其幾何清補及六面體網格劃分能力居所有CFD前處理軟件之首。同時具有Workbench平臺下統一的全參數化建模軟件DesignModeler和自動化程度極高的AnsysMeshing網格劃分工具(AnsysMeshing完全取代了Gambit和CFX-Mesh功能,并且它現在基本整合ICE...

繼續閱讀>>

"選擇"是一件極為痛苦的事情。沒有選擇很痛苦,有很多候選項而不知道如何進行選擇似乎更為痛苦。流體計算前處理似乎就存在這一問題。 廣義上的流體計算前處理通常指的是從幾何模型的創建到計算模型的生成這一過程。但是我們更愿意接受將前處理定義為從幾何模型的導入到網格生成這一過程。因為相對于復雜的工程問題,其幾...

繼續閱讀>>
