壓力是CFD計算的基本變量(其它的基本變量包括:速度、溫度、組分、密度),因此深刻的了解壓力這個變量非常重要。在FLUENT中,壓力有很多種:表壓(gauge pressure)、靜壓(static pressure)、動壓(dynamic pressure)、總壓(total pressure)、絕對壓力(absolute pressure)。我們逐一來看。 表壓指的是壓力表測壓值。根據目前...

繼續閱讀>>

當我們需要對非常復雜的裝配體進行網格劃分時,如果可以獨立地對每個零件進行網格劃分,最后將所有零件的網格裝配起來,會使得工作極為簡便。ICEM是可以做到這一點的,下面就拿我做過的一個簡單的例子演示一下: 幾何模型是相互連接的圓柱體和立方體,在CATIA畫的模型是裝配體,導入ICEM中顯示如圖1, 圖1 導入里面后,圓柱...

繼續閱讀>>

在新的版本中icem對gambit取而代之了,原來的fluent與gambit搭配,變成fluent與icem搭配。 學了一年的Gambit,之前做的幾何模型比較簡單,就一直在用Gambit, 但是最近老板布置的任務幾何模型太復雜,發現用Gambit根本實現不了網格的創建。于是接觸了兩周的ICEM, 下面就介紹一下我自己的學習心得。 用ICEM的已經一段時間了,對...

繼續閱讀>>

Gambit與Fluent支持二次開發的功能,在兩者的界面中操作時,journal文件會自動生成保存,里面記錄了工作者在界面里的每一步操作,如創建了某個點、某條線、或者選擇了某個計算模型等。如果反過來將這兩個journal文件分別導入這兩個軟件中,那么在界面中將重現之前的操作,自動在Gambit中創建幾何模型,劃分網格,并在Fluent中...

繼續閱讀>>

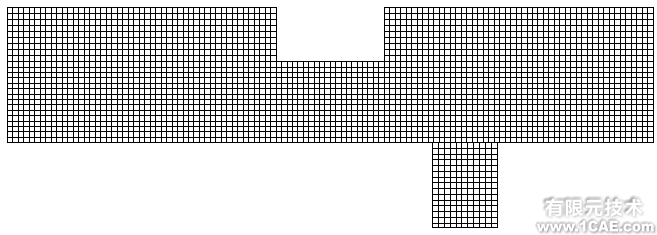

本例中的網格運動如上圖所示。復合了區域運動與邊界運動。 在FLUENT動網格技術中,剛體只能運動而不能變形,變形體只能變形而不能做剛體運動。而對于上圖中的運動情況,仔細觀察可以發現,下部的兩條邊既存在變形且有剛體運動。因此需要進行特別處理。 處理方案1:創建兩個計算域,上方為靜止域,下方為運動域。在進行區域...

繼續閱讀>>

注:本指南翻譯自ANSYS FLUENT 16.0幫助文檔。 以下指南能夠幫助用戶以確保其CFD仿真過程取得成功。在登陸至用戶中心尋求技術支持之前,確保已進行以下工作: 1、檢查網格質量 在進行FLUENT仿真計算之前,有兩件基本的事情需要做: 進行網格檢查以避免由于網格連接錯誤所導致的問題。特別是,用戶應當確保軟件所報告的最小...

繼續閱讀>>

如今fluent17.0都出來了,但是14.5其實是很牛的,來看看他的新功能: 1、集成Meshing功能 新版本的FLUENT中已經可以利用meshing模式劃分高質量非結構網格。實際上使用的是TGrid。 2、求解算法 能夠利用時間二階離散格式求解網格變形。 在多面體網格(Polyhedral mesh)中可以使用基于節點的Green-Gauss梯度算法...

繼續閱讀>>

[本例內容來源于fluent官方教程] 現實生活中經常存在這樣的模型:物體在運動的同時,還包含著旋轉。換句話說,即其在公轉的同時還存在自轉現象。例如運動的割草機,其整體在運動,同時其割草部件在告訴旋轉。同樣的例子還有很多,比如吸塵器、旋轉飛行的足球等等。ANSYS FLUENT13.0之后的版本提供了嵌入式滑移網格模型,允許...

繼續閱讀>>

fluent初學者經常連卡門渦街都做不好,下面是用Fluent模擬卡門渦街由失敗到成功經驗,值得參考: 什么都不說了,先上圖一張 從這張圖上來看,模擬還是成功的,其中的波折可謂"山窮水盡疑無路,柳暗花明又一村". 導入Fluent時用的是<Fluent技術基礎與應用實例>自帶光盤中的網格,按照書中的介紹把所有細節設置好,關...

繼續閱讀>>

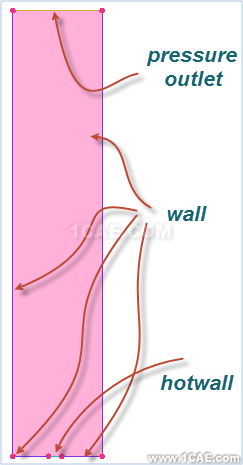

[本例改編自fluent官方教程] FLUENT中帶有蒸發/冷凝模型,可以用于蒸發與冷凝模擬。本例用一個簡單的例子來簡要描述該模型的使用方法。 1 模型描述 本例的模型較為簡單,如圖1所示。計算域高1m,寬0.2m。頂部邊界為壓力出口,底部有一高溫壁面hotwall,溫度570K,其他壁面wall為絕熱邊界。計算域內初始充滿0.9m深的水。劃分...

繼續閱讀>>

翻譯自《ANSYS FLUENT Theory Guide》 1、Area 用于計算指定表面的面積。實際上是對指定表面的網格面面積求和。網格面可以是三角形或四邊形。 2、Integral 表面積分是對網格面積與選定變量的點積求和,這些變量可以是密度或壓力 3、Area-weighted Average 計算物理量的面積積分:所有網格面上的物理量與對應網格面的面...

繼續閱讀>>

可以在xy plot(目前只在此用過)使用自定義場函數,比如p/2(p:pressure)顯示?？梢酝ㄟ^select鍵入所需變量。其中,x,y軸在mesh選項中得到,可以伸縮xy軸。

繼續閱讀>>

FLUENT運行過程中,出現殘差曲線震蕩是怎么回事?如何解決殘差震蕩的問題?殘差震蕩對計算收斂性和計算結果有什么影響? 一. 殘差波動的主要原因:1、高精度格式; 2、網格太粗;3、網格質量差;4、流場本身邊界復雜,流動復雜;5、模型的不恰當使用。 二. 問:在進行穩態計算時候,開始殘差線是一直下降的,可是到后來各種殘差線都...

繼續閱讀>>

Ansys fluent 17.0 去年發布,官方介紹的新特點主要是10x,即速度增加10倍了(實際上這一說法主要針對HPC用戶)。 同時根據筆者的使用,感覺主要特點是,算法逐漸改進,逐漸適應HPC計算模式,逐漸支持更大的模型,與ansys workbench關系更為緊密,主要體現在多物理場雙向耦合功能的完善,因為fluent不能進行結構分析,需要依賴workbe...

繼續閱讀>>

1 引子2 問題描述3 模型準備4網格5模型設置6 材料設置7 設定注入器8 修改材料9 Cell zone Conditions設置10 邊界條件設置10.1 inlet入口設置10.2 出口設置10.3 壁面邊界設置11 初始化及計算12 查看粒子追蹤13 查看壁面沖蝕 1 引子 本案例的目的在于演示如何使用FLUENT軟件模擬計算3D彎頭中的沖蝕現象。沖蝕現象在工程...

繼續閱讀>>

fluent全攻略.pdf 這本電子書是2005年的了,不過,依然可以作為學習的參考,基本算法和結構其實還是差不多的。 文件是PDF文檔,請在附件中進行下載 更新:請大家直接到微盤下載: 地址 http://vdisk.weibo.com/s/C7hvUNF3_fBV- 謝謝

繼續閱讀>>

在fluent 流體分析中經常碰到各類問題,這些問題如何處理,如何解決?是搞Fluent的同學工作能力的一大體現。 下面對此做總結,希望對各位有用。 1對于剛接觸到FLUENT新手來說,面對鋪天蓋地的學習資料和令人難讀的FLUENT help,如何學習才能在最短的時間內入門并掌握基本學習方法呢?學習任何一個軟件,對于每一個人來說,都存...

繼續閱讀>>

目前對于動網格主要有兩種處理方式:(1)采用網格重構;(2)采用重疊網格。FLUENT在網格重構方面做得比較好,而在17.0版本中,又加入了重疊網格功能,這為動網格問題模擬提供了一種新的解決思路。 在FLUENT中利用重疊網格只需要做兩步工作:(1)改變重疊邊界類型為overset;(2)設置overset interface,指定background zones與compon...

繼續閱讀>>

GAMBIT軟件批處理腳本 在使用Gambit畫網格的時候,經常會碰到這種情況:針對某一個固定的流場結構,需要單獨更改某一個局部細節的尺寸來畫多個不同的網格文件,在畫網格的具體過程中,也許只是更改了幾個點的坐標,其他的操作流程完全一樣。如果對于每一個網格文件都要我們重復一遍點-線-面-節點-網格-邊界條件-輸出網格的過...

繼續閱讀>>

1 引言2 問題描述3 準備4 FLUENT前處理 1 引言 DEM碰撞模型擴展了DPM模型的功能,能夠用于稠密顆粒流動的模擬。該模型可以與DDPM(Dense DPM)模型何用以模擬顆粒對主相的阻礙作用,因此可以用于鼓泡流化床、提升管、氣力輸送系統以及泥漿流動。特別對于以下情況,DEM模型特別有用: 當顆粒粒徑分布很廣時 ...

繼續閱讀>>

軸流風機是地鐵車站和隧道區間內通風的主要設備,如何改善軸流風機的性能,研制節能高效的地鐵專用風機倍受人們的關注。地鐵青島軸流風機的設計很大程度上要依賴試驗,設計成本相對較高。如果用數值模擬的方法對地鐵軸流風機的流場進行模擬,可以代替部分實驗,預測風機性能,降低設計成本。本文利用FLUENT軟件,針對地鐵專用...

繼續閱讀>>

一、fluent 2006年被ansys收購! 美國,有限體積法FVM法,Fluent已經開發的產品如下:廣泛應用!支持c\c++語言開發。 FLUENT6.2---基于非結構化網格的通用CFD求解器,以前的是結構網格求解器,如4.5、5.5版的; Fluent的軟件設計基于CFD軟件群的思想,從用戶需求角度出發,針對各種復雜流動的物理現象,FLUENT軟件采用不同的離散...
